SC5-FESTIVAL CPU ボードと SCX-PCIE
 写真をクリックすると拡大写真をご覧になれます。
|
SCX-PCIE は, セカンド CompactPCI Serial バックプレーン システムスロット・コントローラのCPU 用メザニンサイドカードです。
CPU ボードと共に 8HP サイズのメザニンサイドカードです。
動作温度範囲は, -40 ℃ 〜 +85 ℃ (産業用温度範囲,温度拡張)に対応しています。
 PDFカタログ（4,267KB） |
 |
AWSCXPCIE-2 230131 |
- 概要
- EKF CompactPCI Serial CPU メザニンサイドカード
- シングル・ユーロカードサイズ 100x160mm
- CompactPCI Serial (PICMG CPCI-S.0) ペリフェラルスロットカード
- メザニンコネクタ HSE1/HSE2 (8 x PCIe Gen3)
- EKF CompactPCI Serial CPU, SC4-CONCERTO, SC5-FESTIVAL などに対応
- CPU ボードと共に 8HP サイズに実装されます。
- 24-lanes PCI Express Gen3 switch
- セカンド CompactPCI Serial バックプレーン サポート
- フロントパネル 3 x RJ45 Gigabit Ethernet
- フロントパネル 3 x Type A USB 3.0
- マスストレージ 1 x M.2 NVMe/SATA, 1 x mSATA
- バックプレーン・コネクタ
- CompactPCI Serial バックプレーン・コネクタ P1, P2, P4, P5, システムボード ピンアサイン
- PCI Express は,セカンド CompactPCI Serial バッグプレーンの全 8 ペリフェラルスロットをサポートします。
- Four links Gen3 x4 (available on peripheral slots 1, 2, 3, 5)
- Four links Gen2 x1 (available on peripheral slots 4, 6, 7, 8)
- どの様な標準 CompactPCI Serial バックプレーン (system slot left aligned) でも使用可能です。

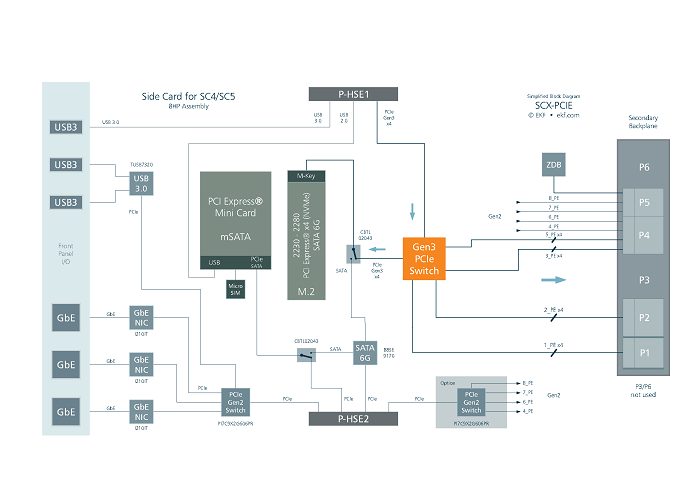

- PCI Express スイッチング
- 24-lane 6-port PCI Express Gen3 パケットスイッチ PEX 8724
- アップストリーム 1 x4 link wired to the HSE1 メザニンコネクタ (CPU card PCH)
- アップストリーム 4 x4 links to the CompactPCI Serial バックプレーン
- ダウンストリーム 1 x4 link to the NVMe SSD M.2 ソケット
- 6-lane 6-port PCI Express Gen2 パケットスイッチ PI7C9X2G606PR
- アップストリーム 1 x1 link wired to the HSE2 メザニンコネクタ (CPU card PCH)
- ダウンストリーム 4 x1 links to the CompactPCI Serial バックプレーン
- 6-lane 6-port PCI Express Gen2 パケットスイッチ PI7C9X2G606PR
- アップストリーム 1 x1 link wired to the HSE2 メザニンコネクタ (CPU card PCH)
- ダウンストリーム 3 x1 links to the I210 Gigabit Ethernet NIC
- ダウンストリーム 1 x1 link to the TUSB7320 USB コネクタ
- フロントパネル I/O
- 3 x RJ45 Gigabit Ethernet, 3 つの個別のオンボード I210-IT コントローラ
- 1000BASE-T, 100BASE-TX, 10BASE-T
- 3 x USB 3.0 (3.1 Gen1) Type A コネクタ
- 2 x USB ポートはオンボード USB コントローラ経由, 1 x USB ポートは HSE1 メザニンコネクタ経由
- ネットワーク
- 3 つの個別のネットワーク・インタフェース・コントローラ (NIC), PCI Express ベース
- 1000BASE-T, 100BASE-TX, 10BASE-T
- Intel I210-IT 動作温度範囲 -40℃ 〜 +85℃ Gigabit Ethernet コントローラ (PHY 含)
- IPv4/IPv6 checksum offload, 9.5KB Jumbo Frame support, EEE Energy Efficient
Ethernet
- IEEE 802.1Qav Audio-Video-Bridging (AVB) enhancements for time-sensitive
streams (TSN)
- IEEE 1588 and 802.1AS packets time stamping for high-precision time synchronization
- 全ての GbE ポートはフロントパネル RJ45 コネクタに接続されています。
|
- USB
- フロントパネル最上部のコネクタは, メザニンコネクタ HSE1 に接続 (CPU carrier card PCH)
- 2番目3番目のコネクタは, PCI Express デュアルポート USB 3.0 コントローラ TUSB7320 に接続
- USB 3.1 Gen1 xHCI (eXtensible host controller interface) SuperSpeed サポート
- USB 2.0 high-speed, full-speed, low-speed サポート
- 3 x フロントパネル Type-A USB 3.0 ホストコネクタ
- IEEE 1588 and 802.1AS packets time stamping for high-precision time synchronization
- VBUS (+5V) 1.5A ハイカレント電源スイッチがフロントパネルコネクタにアサインされています。
- マスストレージ・ソリューション
- M.2 ソケット, NVMe type SSD モジュール用 最大 2280 サイズ
- PCI Express Gen3 x4 インタフェース (M-key socket)
- ソケット高さ 4.2H (double sided module allowed)
- 最大 2TB
- OS インストール (ブートデバイス) に適しています。
- SATA type SSD B-M key の代替
- Autosensing analog switch for selection between PCIe and SATA operation
- オンボード 6G SATA コントローラ 88SE9170
- PCI Express Mini Card ソケット, full-size または half-size モジュール
- PCI Express Mini Cards of all styles supported: USB 2.0 and PCIe based,
and mSATA
- Suitable for wireless applications e.g. WLAN, Bluetooth or 2G/3G/LTE modem
card
- Micro SIM ホルダ関連 (15mm x 12mm ETSI TS 102 221 V9.0.0, Mini-UICC)
- Suitable for fieldbus modules e.g. CAN-FD, and industrial Ethernet modules
(real time networking)
- Custom specific F/P design for additional pigtail SMB antenna connectors
(12HP front or wider)
- Custom specific F/P design for non-radio applications e.g. CAN-FD (12HP
or wider)
- アプリケーション
- EKF CPU ボードの拡張
- スステム拡張 セカンド CompactPCI Serial バックプレーン
- PCI Express 最大 8 ペリフェラルスロットをサポート (4x4 Gen3, 4x1 Gen2)
- マルチ GPU カードシステム
- 自動運転試験装置
- 過酷な環境
- 耐環境性能
- ドイツにて設計および製造
- ISO 9001 認証品質
- 御要望にてカスタム設計可能
- 長期供給可能
- Coating, sealing, underfilling 対応可能
- RoHS 認証 2002/95/EC
- 動作温度範囲 -40℃ 〜 +85℃ (産業用温度範囲・温度拡張)
- 保存温度範囲 -40℃ 〜 +85℃, max. Gradient 5℃/min
- 湿度 5% 〜 95% RH 結露無
- 高度 -300 〜 +3000m
- 衝撃 15g 0.33ms, 6g 6ms
- 振動 1g 5-2000Hz
- MTBF 44.4 年
- EC 規則 EN55022, EN55024, EN60950-1 (UL60950-1/IEC60950-1
|
