■SCS-TRUMPET

■

主な特徴

CPU ボードと SCS-TRUMPET

写真をクリックすると拡大写真をご覧になれます。

SCS-TRUMPET は, SATA 6G SSD/HDD 2.5 インチドライブおよび
フロントパネル 2 x USB 3.0 xHCI SuperSpeed コネクタなどの CompactPCI Serial CPU 用メザニンサイドカードです。
CPU ボードと共に 8HP または 12HP サイズのメザニンサイドカードです。
動作温度範囲は,動作温度範囲 0℃ ～ +70℃ (商用温度範囲)およびご要望に応じて -40 ℃ ～ +85 ℃ (産業用温度範囲,温度拡張)に対応しています。

PDFカタログ

AWSCSTRUMPET-3sp 251226

　概要

EKF CompactPCI Serial CPU ボード用の混合機能メザニンサイドカード
追加のフロントパネル I/O, オンボード SATA ストレージおよびオプションのリア I/O 機能を提供
CPU ボード SC1-ALLEGRO,SC2-PRESTO,SC3-LARGO,などでの使用に適しています
CPU ボードと一緒に 8HP サイズに実装されます。
CPU ボードと C32-FIO メザニンで合計 12HP サイズに実装されます。

　技術的な詳細についてはデータシートをご確認下さい。

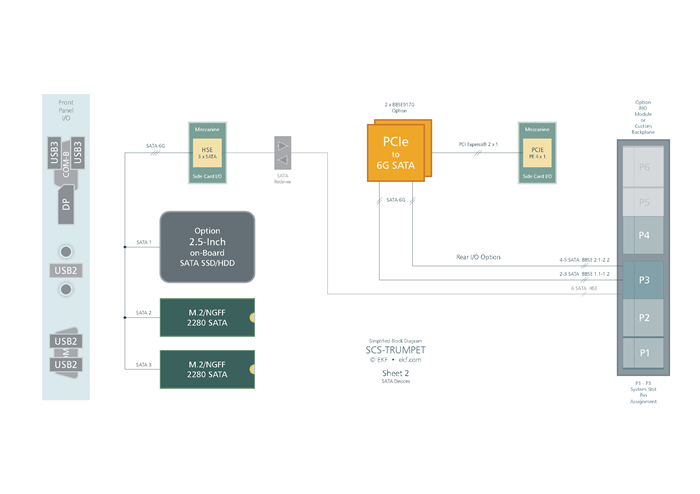

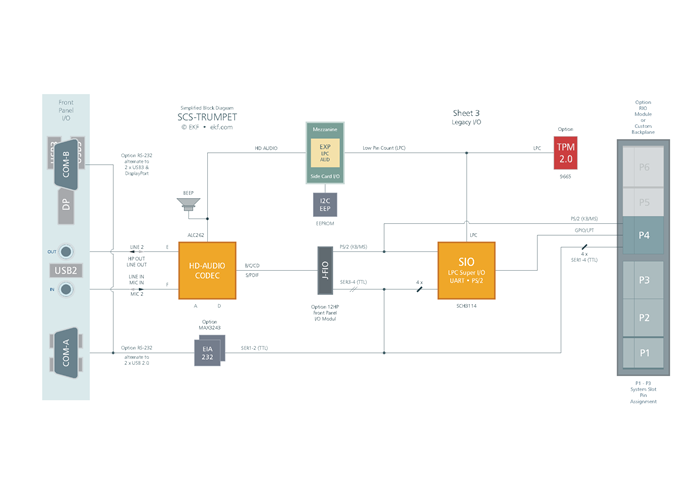

システムブロック図

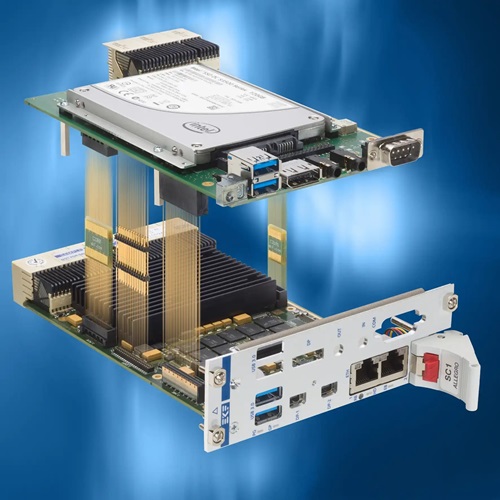

CPU ボードと SCS-TRUMPET

バックプレーン情報 PDF

バックプレーン使用法 PDF
