EKF SYSTEM

   SCL-RHYTHM 主な特徴
SCL-RHYTHM

SC5-FESTIVAL CPU ボードと SCL-RHYTHM


写真をクリックすると拡大写真をご覧になれます。

SCL-RHYTHM は, マスストレージ M.2 SSD (NVMe PCIe x4 Gen3) および
フロントパネル M12-X 4 チャンネル Gigabit Ethernet の CompactPCI Serial CPU 用メザニンサイドカードです。
CPU ボードと共に 8HP サイズのメザニンサイドカードです。
動作温度範囲は, -40 ℃ 〜 +85 ℃ (産業用温度範囲,温度拡張)に対応しています。

















PDF  PDFカタログ(2,153KB)
見積り依頼
AWSCLRHYTHM-3 240625
  1. 概要
    • マスストレージ M.2 NVMe および 4 x Gigabit Ethernet のEKF CompactPCI Serial CPU メザニンサイドカード
    • メザニンコネクタ HSE1/HSE2 (8 x PCIe Gen3)
    • EKF CompactPCI Serial CPU, SC5-FESTIVAL, SC8-FLUTE, SC9-TOCCATA, PC7-FESTIVAL などに対応
    • フロントパネル 4 x M12-X Gigabit Ethernet
    • マスストレージ M.2 NVMe
    • CPU ボードと共に 8HP サイズに実装されます。
    • 独自仕様の PCB サイズで CPU カードおよびプロセスヒートシンク最適化
  2. フロントパネル I/O
    • 4 x M12 X-coded フロントパネル GbE レセプタクル, rail approved, Cat6A, IEC 61076-2-109
    • 1000BASE-T, 100BASE-TX, 10BASE-T
    • Future proof investment into cabling infrastructure - up to 10Gbps with M12 Cat6A
    • M12 X-coded to RJ45 connector Cat6A cable assemblies available from several suppliers
  3. オンボード マスストレージ オプション
    • M.2 (NGFF) ソケット, NVMe SSD モジュール 最大 2280 サイズ
    • PCI Express Gen3 x4 インタフェース (M-key ソケット)
    • ソケット高さ 4.2H (double sided module allowed)
    • 最大 2TB (as of current)
    • OS インストール (ブートデバイス) に適切
  4. ネットワーク
    • 4 つの個別のネットワーク・インタフェース・コントローラ (NIC), PCI Express ベース
    • 1000BASE-T, 100BASE-TX, 10BASE-T
    • Intel I210-IT 動作温度範囲 -40℃ 〜 +85℃ Gigabit Ethernet コントローラ (PHY 含)
    • IPv4/IPv6 checksum offload, 9.5KB Jumbo Frame support, EEE Energy Efficient Ethernet
    • IEEE 802.1Qav Audio-Video-Bridging (AVB) enhancements for time-sensitive streams (TSN)
    • IEEE 1588 and 802.1AS packets time stamping for high-precision time synchronization
    • 全ての GbE ポートはフロントパネル M12 X-coded コネクタに接続されています。
  1. アプリケーション
    • EKF CPU ボードの拡張
    • 産業ネットワーク - IoT - TSN
    • 堅牢・過酷環境
    • ルータおよびゲートウェイ
    • データ収集
    • エッジコンピューティング
    • M12 接続を必要とする鉄道アプリケーション
    • 運搬用車両, 建設, 収穫用機器
  2. 耐環境性能
    • ドイツにて設計および製造
    • ISO 9001 認証品質
    • 御要望にてカスタム設計可能
    • 長期供給可能
    • 堅牢・過酷環境ソリューション
    • Coating, sealing, underfilling 対応可能
    • RoHS 認証 2002/95/EC
    • 動作温度範囲 -40℃ 〜 +85℃ (産業用温度範囲・温度拡張)
    • 保存温度範囲 -40℃ 〜 +85℃, max. Gradient 5℃/min
    • 湿度 5% 〜 95% RH 結露無
    • 高度 -300 〜 +3000m
    • 衝撃 15g 0.33ms, 6g 6ms
    • 振動 1g 5-2000Hz
    • MTBF 48.9 年 (MIL-HDBK-217F, SN29500 @+40℃)
    • EC 規則 EN55035, EN55032, EN62368-1 (CE) 適合

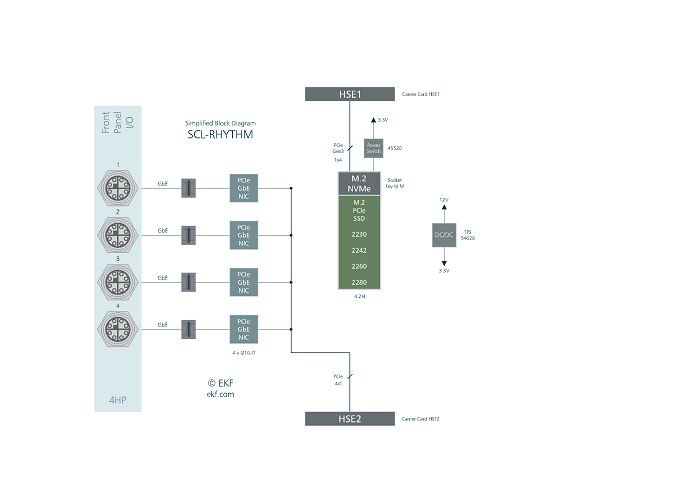

システムブロック図

システムブロック図


PDF  ブロック図 PDF(20KB)
PDF  メザニン情報 PDF(1,160KB)
