   SCJ-VEENA 主な特徴
SCJ-VEENA


写真をクリックすると拡大写真をご覧になれます。

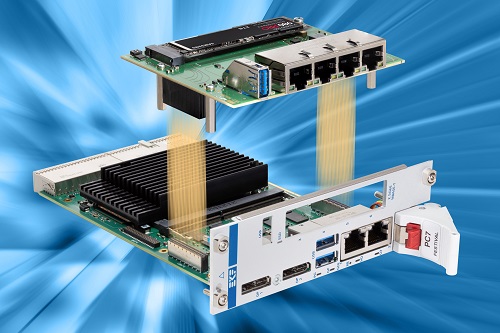

SCJ-VEENA は, Quad 2.5GBASE-T Ethernet NIC ,マスストレージ M.2 NVMe の CompactPCI Serial CPU 用メザニンカードです。
4 x RJ45 (2.5GBASE-T, 1000BASE-T, 100BASE-TX, 10BASE-T), M.2 ソケット NVMe SSD 用を搭載しています。
動作温度範囲は -40 ℃ 〜 +85 ℃ (温度拡張)に対応しています。
-40 ℃ 〜 +85 ℃ 10M/100M/1G
-40 ℃ 〜 +85 ℃ 2.5G (I226)
-40 ℃ 〜 +70 ℃ 2.5G (I225)






PDF  PDFカタログ(1,871KB)
見積り依頼
AWSCJVEENA-3 240528
  1. 概要
    • EKF CompactPCI Serial CPU ボード用メザニンカード
    • HSE1/HSE2 (8 x PCIe Gen3/4) メザニンコネクタ
    • CPU カード SC5-FESTIVAL PC7-FESTIVAL SC9-TOCCATAにフィットします。
    • 2.5Gbps Ethernet 4 x RJ45 フロントパネル I/O
    • M.2 NVMe/SATA マスストレージ
    • CPU カードと共に 8HP サイズに実装されます。
    • 独自の PCB サイズです。
  2. フロントパネル I/O
    • 4 x RJ45
    • 2.5GBASE-T, 1000BASE-T, 100BASE-TX, 10BASE-T (NBASE-T)
    • USB3 Type-A コネクタ (5G または 10G, CPU キャリアカードに依存します)
  3. ネットワーク
    • 4 x 独立 Intel I225/226-IT ネットワーク・インタフェース・コントローラ (NIC)
    • 2.5GBASE-T, 1000BASE-T, 100BASE-TX, 10BASE-T 802.3
    • -40 ℃ 〜 +85 ℃ 10M/100M/1G
    • -40 ℃ 〜 +85 ℃ 2.5G (I226)
    • UDP, TCP, IP チェックサム・オフロード
    • 9KB Jumbo Frame サポート
    • 4 x 送信, 4 x 受信 キュー
    • IEEE 802.3az Energy Efficient Ethernet
    • Ultra-low power at cable disconnect (5mW)
    • Time Sensitive Networking (TSN)
    • IEEE 1588 - Basic time-sync (Precision Time Protocol)
    • IEEE 802.1AS-Rev - Higher precision time synchronization with multiple (dual) clock masters
    • IEEE 802.1Qav - Credit Based Shaping and Basic scheduling
    • IEEE 802.1Qbu - Frame Preemption
    • IEEE 802.1Qbv - Time Aware Shaper
    • IEEE 802.3br - Interspersing Express Traffic
    • PCIe PTM for synchronization between the NIC and Host timers
  1. マスストレージ
    • M.2 (NGFF) ソケット, NVMe SSD モジュール, 最大サイズ 2280
    • PCI Express Gen3 or Gen4 x4 インタフェース (M-key socket)
    • ソケット高さ 4.2H (double sided module allowed)
    • 最大 4TB (as of current)
    • ブートデバイスに適しています。
    • Autosensing low cost M.2 SATA SSD B-M key as alternate (w. SC5- PC7-FESTIVAL only)
  2. アプリケーション
    • EKF CPU カードの拡張
    • 産業用ネットワーク IIoT - TSN
    • ルーター, ゲートウェイ
    • データ収得
    • エッジ・コンピューティング
  3. 耐環境性能
    • ドイツにて設計および製造
    • ISO 9001 認証品質
    • 長期供給可能
    • 堅牢・過酷環境ソリューション
    • Coating, sealing, underfilling 対応可能
    • RoHS 認証
    • 動作温度範囲 -40℃ 〜 +85℃ (産業用温度範囲・温度拡張)
    • 保存温度範囲 -40℃ 〜 +85℃, max. Gradient 5℃/min
    • 湿度 5% 〜 95% RH 結露無
    • 高度 -300 〜 +3000m
    • 衝撃 15g 0.33ms, 6g 6ms
    • 振動 1g 5-2000Hz
    • EC 規制 EN55035, EN55032, EN62368-1 (CE)
    • MTBF 90.7 年 (MIL-HDBK-217F, SN29500 @+40 ℃)


システムブロック図

システムブロック図


CPU と SCJ-VEENA, HP8 フロントパネル

SCJ-VEENA (CPU and Side Card 8HP Assembly)

PDF  ブロック図 PDF(21KB)
