- 概要
- CompactPCI Serial (PICMG CPCI-S.0) リア I/O モジュール
- 3U 4HP 100x80mm
- CompactPCI Serial バックプレーン コネクタ rJ2, rJ3, rJ4
(proprietary pin assignment matches with SBX-DUB controller card)
- rJ4: 8 x USB 3.0 ports 1.1 - 2.4
- rJ3: 8 x USB 3.0 ports 3.1 - 4.4
- J2: +12V 電源
- オープンまたはクローズド リアパネルバージョン (SBV-0100-RIO & SBV-0200-RIO)
- USB インタフェース
- 16 x オンボード USB 3.0 コネクタ
- 1 行 10 位置 1.25mm ピッチ ピンヘッダ, Molex PicoBlade, friction lock
- USB 3.0 xHCI (eXtensible ホストコントローラインタフェース) SuperSpeed に準拠
- USB 2.0 high-speed, full-speed, low-speed に準拠
- ESD 保護 (TVS ダイオード)
- EMC 保護 (コモンモードインダクタ)
- VBUS (+5V) 1.5A ハイカレント パワースイッチ フロントパネルコネクタ
- リアパネル 16 x 給電インジケータ LED
- カスタム リア I/O モジュール設計 対応可能
|
- 耐環境性能
- ドイツにて設計および製造
- ISO 9001 認証品質
- Coating, sealing 対応可能
- 長期供給可能
- RoHS 認証 2002/95/EC
- 動作温度範囲 0℃ 〜 +70℃ (御要望にて産業用温度範囲対応可能)
- 保存温度範囲 -40℃ 〜 +85℃, max. Gradient 5℃/min
- 湿度 5% 〜 95% RH 結露無
- 高度 -300 〜 +3000m
- 衝撃 15g 0.33ms, 6g 6ms
- 振動 1g 5-2000Hz
- MTBF tbd.
- EC 規則 EN55022, EN55024, EN60950-1 (UL60950-1/IEC60950-1) 適合
|

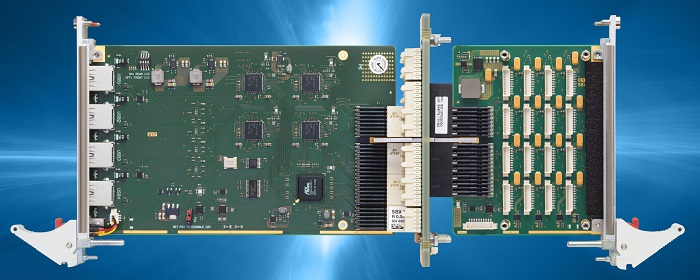

写真をクリックすると拡大写真をご覧になれます。
