EKF SYSTEM

   S83-P6 主な特徴
S83-P6


写真をクリックすると拡大写真をご覧になれます。

S83-P6 は, M.2 NVMe SSD PCI Express Gen4, 4 x 2.5GBASE-T バックプレーン Ethernet および Type-C フロント I/O の CompactPCI Serial CPU 用メザニンカードです。
4HP エンベロープにフィットする独自サイズのメザニンカードです。
動作温度範囲は, 0 ℃ 〜 +70 ℃ および -40 ℃ 〜 +85 ℃ (産業用温度範囲,温度拡張)に対応しています。














PDF  PDFカタログ(2.9MB)
見積り依頼
AWS83P6-2 240528
  1. フォームファクタ
    • 独自サイズのメザニンモジュール
    • 基本的に CPU キャリアボードの 4HP (20.32mm) エンベロープに収まります
    • 通常 CPU ボードと共に使用可能なかたちで提供されます
    • 取り付け位置 右側 (CPU ボードの上)
  2. 対象となる CPU キャリア カード
    • SC5-FESTIVAL
    • SC8-FLUTE
    • SC9-TOCCATA
  3. M.2 NVMe モジュールコネクタ
    • シングル M.2 ソケット, 最大 M.2 SSD サイズ 2280 (M.2 NGFF)
    • M.2 NVMe SSD モジュールに対応, key Id M, PCIe x4 I/F
    • SATA SSD のオートセンス オプション (キャリアカードに依存します)
    • PCIe x4 最大 Gen4 は, HSE1 メザニン コネクタ経由で供給されます
    • (理論上の) 最大データ転送レート 64Gbps (Gen4 PCIe 16GT/s)
    • モジュールの寸法 2230/2242/2260/2280, ネジ固定 (2280 ロッキングバー)
    • M.2 モジュールの高さ(ラベル) S3 - 上面コンポーネントの高さ最大 1.5mm 、底面コンポーネントなし
    • モジュール 3.3V パワー DC/DC レギュレータは、I2C を介してオフ/オンができます (BIOS 設定)
  4. Type-C フロント I/O
    • USB 3.2 Gen1/2 (5G/10G) 使用している CPU キャリアカードに依存します
    • DP Alt Mode (DisplayPort 1.2/1.4a MST CPU キャリアカードに依存します)
    • VBUS パワー DC/DC レギュレータは、I2C を介してオフ/オンができます (BIOS 設定)
  5. P6 CompactPCI Serial バックプレーン コネクタ
    • 4 x 2.5GBASE-T, 個別 I226-IT NIC
    • 1000BASE-T CompactPCI Serial カードと下位互換
    • Ethernet 対応バックプレーンで使用 (J6 コネクタを装備)
    • スターおよびメッシュ Ethernet 構成のバックプレーンに適しています
    • リア I/O Ethernet モジュールに適しています
  6. ホストインタフェースコネクタ
    • 高速メザニンコネクタ
    • PCI Express Gen3/4, USB 5G/10G, DisplayPort に対応
    • ボトムマウント・オスコネクタ HSE1 および HSE2 (高速拡張)
    • 対応するキャリアカードのメスコネクタ HSE1/2 と番います。
    • ボード間の高さ 10.8mm, 4HP アセン,ブリ
  7. HSE1
    • PCI Express 1x4 サポート (NVMe SSD module M.2 socket 専用)
    • PCIe Gen4 サポート (キャリアカードに依存します)
    • USB3 最大 10Gbps サポート ( オプション Type-C USB フロントパネルコネクタ専用)
    • SATA サポート (M.2 SSD ソケットに割り当, キャリアカードに依存します)
    • 電源 12V 1.5A max. 連続電流 (2 ピン)
  8. HSE2
    • PCI Express 4x1 サポート (PCIe based on-board Gigabit Ethernet コントローラ 専用)
    • DisplayPort (Type-C DP Alt Mode, CPU キャリアカードに依存します)
    • 電源 12V/3.0A 最大連続電流 (4 ピン)
  1. Gigabit Ethernet NIC
    • 独立の 4 x Intel I225/226-IT ネットワーク インターフェイス コントローラー (NIC)
    • 2.5GBASE-T, 1000BASE-T, 100BASE-TX, 10BASE-T 802.3 仕様
    • -40 ℃ から +85 ℃ 動作温度 10M/100M/1G
    • -40 ℃ から +70 ℃ 動作温度 2.5G (I225)
    • -40 ℃ から +85 ℃ 動作温度 2.5G (I226)
    • UDP, TCP and IP checksum offload
    • 9KB Jumbo Frame サポート
    • 4x 送信キューおよび 4x 受信キュー
    • IEEE 802.3az Energy Efficient Ethernet
    • Ultra-low power at cable disconnect (5mW)
    • Time Sensitive Networking (TSN)
    • IEEE 1588 - Basic time-sync (Precision Time Protocol)
    • IEEE 802.1AS-Rev - Higher precision time synchronization with multiple (dual) clock masters
    • IEEE 802.1Qav - Credit Based Shaping and Basic scheduling
    • IEEE 802.1Qbu - Frame Preemption
    • IEEE 802.1Qbv - Time Aware Shaper
    • IEEE 802.3br - Interspersing Express Traffic
    • PCIe PTM, NIC と Host タイマー 間の同期用
    • Based on four PCI Expess x1 links derived from the mezzanine connector HSE2
    • 主要なオペレーティングシステムのドライバーをサポート
    • DC/DC power regulator for Ethernet NICs can be switched off/on via I2 C (BIOS settings)
  2. アプリケーション
    • EKF CPU Cards (SC5-FESTIVAL and later)
    • 4HP アセンブリ CPU のキャリアカードと S83-P6 メザニンカード
    • CPU キャリアに SSD マスストレージの追加およびバックプレーン Ethernet ネットワークの追加
    • M.2 ベースのマスストレージ, 1 x M.2 PCIe x4 ソケット (NVMe)
    • オンボード 2.5GbE NIC P6 コネクタ経由のバックプレーン通信, 4 x GbE ポート (suitable for single star architecture or full mesh or RIO)
    • Type-C DP Alt Mode 経由のモニタ追加
  3. 耐環境性能
    • ドイツにて設計および製造
    • ISO 9001 認証品質
    • 長期供給可能
    • 堅牢・過酷環境ソリューション
    • Coating, sealing, underfilling 対応可能
    • ライフタイムアプリケーションをサポート
    • RoHS 認証
    • 動作温度範囲 -40℃ 〜 +85℃ (産業用温度範囲・温度拡張)
    • 保存温度範囲 -40℃ 〜 +85℃, max. Gradient 5℃/min
    • 湿度 5% 〜 95% RH 結露無
    • 高度 -300 〜 +3000m
    • 衝撃 15g 0.33ms, 6g 6ms
    • 振動 1g 5-2000Hz
    • MTBF 58.1 年 (MIL-HDBK-217F, SN29500 @+40 ℃)
    • EC 規則 EN55035, EN55032, EN62368-1 (CE) 適合

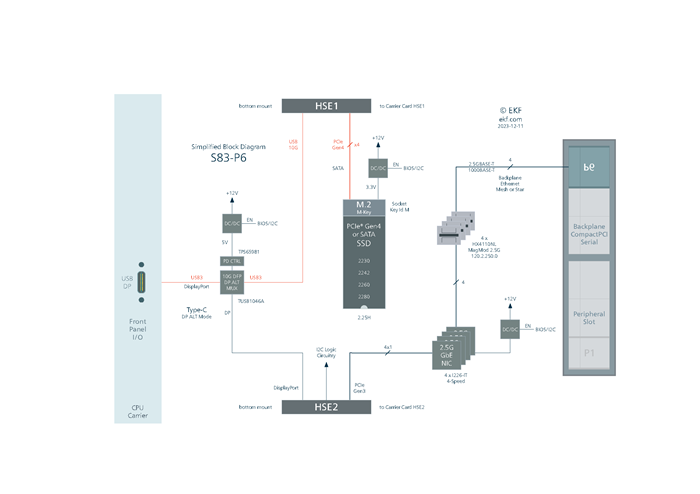

システムブロック図

システムブロック図


PDF  ブロック図 PDF(20KB)
PDF  メザニンコネクタ PDF(4.7MB)
