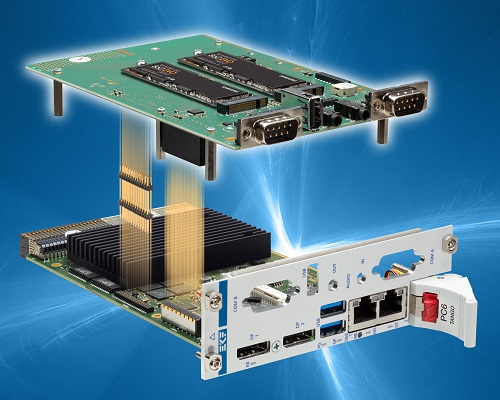

SC6-TANGO と PCU-UPTEMPO
 写真をクリックすると拡大写真をご覧になれます。
|
PCU-UPTEMPO は, CompactPCI PlusIO CPU ボード PC6-TANGO 用の 3U 4HP マルチ機能メザニンカードです。
フロントパネル 2x RS-232, 2 x M.2 SATA 6G SSD, オプション 2 x USB 2.0 などを搭載できます。
動作温度範囲は 0 ℃ 〜 +70 ℃, オプションで -40 ℃ 〜 +85 ℃ (産業用温度範囲・温度拡張)に対応しています。
 PDF技術情報（1,406KB） |
 |
AWPCUUPTEMPO-1 220131 |
- 概要
- EKF CompactPCI PlusIO CPU ボード PC6-TANGO 用です。
- 追加フロントパネル I/O, オンボード M.2 ベース SATA SSD
(and optional rear I/O capabilities across the J2 backplane connector)
- CPU ボートと併せて 8HP 幅になります。
- CPU ボートと C32-FIO メザニンと併せて 12HP 幅になります。
- フロントパネル I/O
- Dual RS-232 コネクタ オス DSUB-9 (COM port pin assignment, MAX3243 transceivers)
- オプション dual USB 2.0 コネクタ (electronic power switches 1.5A)
- オプション single USB 2.0 コネクタ および 2 x analog audio F/P jacks 3.5mm in/out
- オプション C32-FIO メザニン, 追加フロントパネル I/O (2 x RS-232, PS/2 KB/MS) 用
- Integrated 8HP front panel for CPU carrier card and PCU-UPTEMPO
- Integrated 12HP front panel when C32-FIO 3rd floor mezzanine is installed
in addition

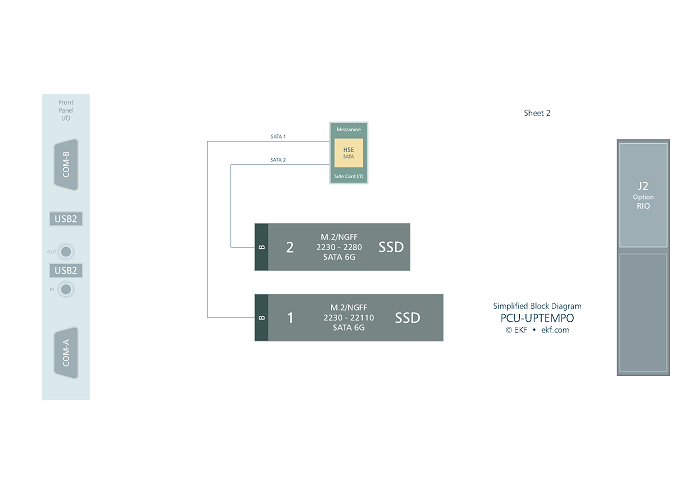

- マスストレージ
- Dual M.2 sockets (formerly known as NGFF), B-coded, SATA 3.0 6G speed,
classic AHCI protocol, suitable for installation of any popular operating
system
- Lower on-board M.2 socket suitable for an SATA 6G based SSD M.2 module
up to 22110 size, wired to the HSE mezzanine connector SATA port 1, derived
directly from the PC6-TANGO carrier card Intel APL-I SoC, Intel driver
support
- Upper on-board M.2 socket suitable for an SATA 6G based SSD M.2 module
up to 2280 size, wired to the HSE mezzanine connector SATA port 2, derived
from the PC6-TANGO on-board Marvell 9170 PCIe to SATA controller (may not
be populated on all PC6-TANGO SKUs)
|

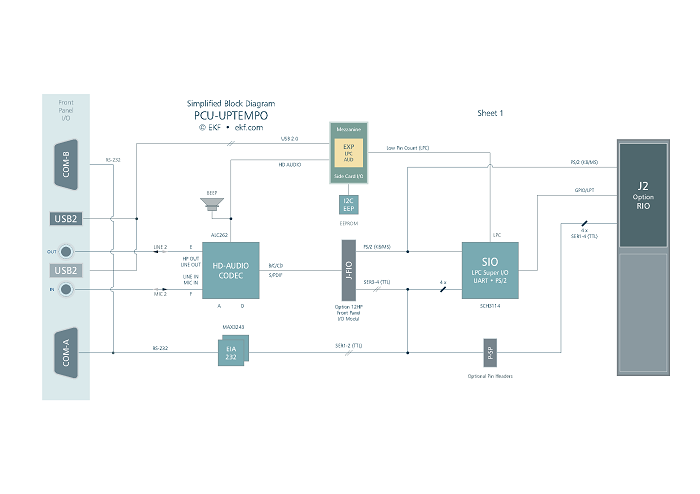

- オンボード 機能
- SIO (Super I/O Controller) SCH3114 attached to the LPC interface (4 x UART,
PS/2, GPIO)
- HD-Audio Codec ALC262 (option)
- リア I/O オプション
- 御要望にてリア I/O オプション可能です。
- Rear I/O connector J2 as defined by the CompactPCI specification
- Legacy interface rear I/O option KB/MS, up to 4 x UART, GPIO
- 耐環境性能
- ドイツにて設計および製造
- ISO 9001 認証品質
- 長期供給可能
- 堅牢・過酷環境ソリューション
- 御要望にてカスタム仕様に対応可能です。
- Coating, sealing, underfilling 対応可能
- RoHS compliant
- 動作温度範囲 0℃ 〜 +70℃
- 動作温度範囲 -40℃ 〜 +85℃ (産業用温度範囲・温度拡張) 要御要望
- 保存温度範囲 -40℃ 〜 +85℃, max. Gradient 5℃/min
- 湿度 5% 〜 95% RH 結露無
- 高度 -300 〜 +3000m
- 衝撃 15g 0.33ms, 6g 6ms
- 振動 1g 5-2000Hz
- EC 規制 EN55022, EN55024, EN60950-1 (UL60950-1/IEC60950-1) 適合
- MTBF 75.5 年
|
