PCL-0200-CAPELLA This Version w. F/P Micro SATA SSD Slot,
CFast Socket on-Board
 写真をクリックすると拡大写真をご覧になれます。
|
PCL-CAPELLA は, CompactPCI PlusIO CPU ボード PC5-LARGO 用の 3U 4HP メザニンカードです。
リムーバブル SSD マスストレージを搭載できます。
フロントパネル 2 x USB 2.0, PCL-0100-CAPELLA: CFast,
PCL-0200-CAPELLA: Micro SATA SSD 1.8-inch 搭載可能です。
動作温度範囲は 0 ℃ 〜 +70 ℃, オプションで産業用温度範囲に対応しています。
 PDF技術情報（1,087KB） |
 |
AWPCLCAPELLA-1 220131 |
- 3U/4HP メザニンサイドカード
- EKF CompactPCI PlusIO CPU ボード PC5-LARGO 用です。
- CPU ボートと併せて 8HP 幅になります。
- RIO not compliant with CompactPCI Serial CPU carrier cards
- フロントパネル I/O

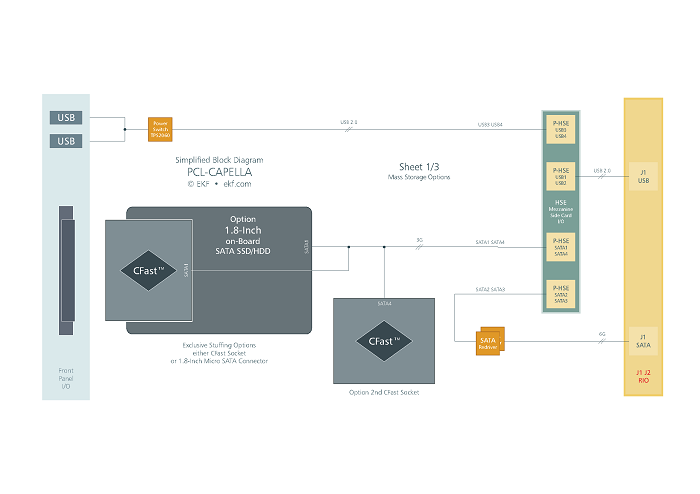

- リムーバブル SATA ベースの SSD マスストレージデバイス (front panel slot), 2 フォームファクタから選択できます。
(ordering alternates)
- PCL-0100-CAPELLA: リムーバブル CFast カード
- PCL-0200-CAPELLA: Micro SATA SSD 1.8-inch
- 2 x USB 2.0 F/P コネクタ無
- オンボード ストレージ オプション
- オプション オンボード mSATA モジュール ホスト コネクタ
- オプション オンボード セカンダリ CFast カード ホスト コネクタ
- リア I/O オプション J1/J2
- 4 x Gigabit Ethernet ports (4 x Intel 82574IT networking interface controllers)
- 2 x SATA チャネル
- 4 x USB 2.0 ポート
- 4 x UART (TTL), KB/MS, GPIO
|
- 耐環境性能
- 長期供給可能
- Coating, sealing, underfilling 対応可能
- RoHS compliant 2002/95/EC
- 動作温度範囲 0℃ 〜 +70℃
- 動作温度範囲 御要望にて産業用温度範囲が可能です。
- 保存温度範囲 -40℃ 〜 +85℃, max. Gradient 5℃/min
- 湿度 5% 〜 95% RH 結露無
- 高度 -300 〜 +3000m
- 衝撃 15g 0.33ms, 6g 6ms
- 振動 1g 5-2000Hz
- EC 規制 EN55022, EN55024, EN60950-1 (UL60950-1/IEC60950-1) 適合
|
