GL700 は, シングルペアイーサネット スイッチです。
形状は, 133mm (W) x 78mm (D) (ベーシックカード,コネクタ部分除く) です。
2 x 100BASE-T1 , 2 x 1000BASE-T を搭載しています。
動作温度範囲は -40 ℃ 〜 +85 ℃ (産業用温度範囲・温度拡張)に対応しています。
 PDFカタログ（2,304KB） |
 |
AWGL700-2 240131 |
- 概要
- 100BASE-T1 IEEE 802.3bw Ethernet スイッチ・カード
- 堅牢産業用向き, ready-for-use (Embedded Gold) 製品
- 5 x M8 ハイブリッド円形コネクタ(データ,パワー), IEC 63171-6 (style 6J-M8CI), 100BASE-T1
- 2 x RJ45 1000BASE-T Gigabit Ethernet コネクタ
- 自動車産業.車載ネットワーク 向け
- セルフマネージ動作
- AVB/TSN プロトコル・スタック 開発中
- 形状(ベーシック・カード) 133mm (W) x 78mm (D) (コネクタ部分除く)
- 金属ケース, DIN レール・ブラケット または ウォールマウント
- M12-A DC 電源コネクタ
- オプション ターミナルブロック 電源コネクタ
- DC 9-57V 電源入力
- GL700 ボード スタック構成 可能
- GC370 CPU ボード スタック構成可能 AVB/TSN プロトコル・スタック サポート用
- フロント I/O
- 2 x RJ45 コネクタ 1000BASE-T, 100BASE-TX, 10BASE-T
- 5 x 100BASE-T1 SPE フロントポート M8 ハイブリッド (4-way IEC 63171-6 style 6J-M8CI),
data pair hipot isolated by transformers, power output protected by eFuse*
(set to 1A by default), power output voltage corresponds approximately
to power input voltage
*) due to supply chain issues eFuses may be replaced by ordinary chip fuses
- 1 x M12-A 5-pin DC 電源入力 ( for internal circuitry and as source for M8 Hybrid
power lines)
- 電源
- DC 入力, 9-57V (e.g. 12VDC, 24VDC, 48VDC)
- 絶対最大入力電圧 62VDC
- 内部消費電力 2.5W max.
- DC Power FAST ACTING チップフューズ (PCB soldered type - no replacement on-site)
- 逆極性保護
- ESD 保護 (TVS)
- コモンモード入力フィルタ
- オプション ターミナルブロック, 3.5mm pitch 4 ポジション スクリューロック 電源入力
- Power input voltage must be chosen to meet power output voltage requirements
via the M8 Hybrid connector ports

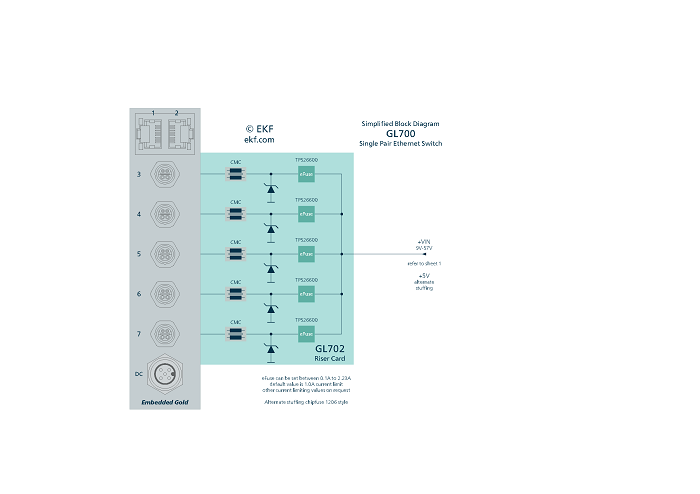

- 電源コンディション M8 ハイブリッド SPE コネクタ (DC Output)
- DC 出力電圧 9V 〜 57V
- 出力絶対最大電流リミット 1A 各 M8 ハイブリッドコネクタ毎 初期設定
- 電流リミット 0.1A 〜 2.23A (custom specific on request)
- 産業用 eFuse* TPS26600 が各 M8 ハイブリッド・コネクタに割り振られています。 (circuit breaker w. auto-retry)
*) due to supply chain issues eFuses may be replaced by ordinary chip fuses
- DC Input voltage must be equal to DC output voltage provided at M8 Hybrid connectors (consider minor voltage drop between DC input voltage at M12 input power connector and M8 Hybrid connectors caused by internal circuitry)
|

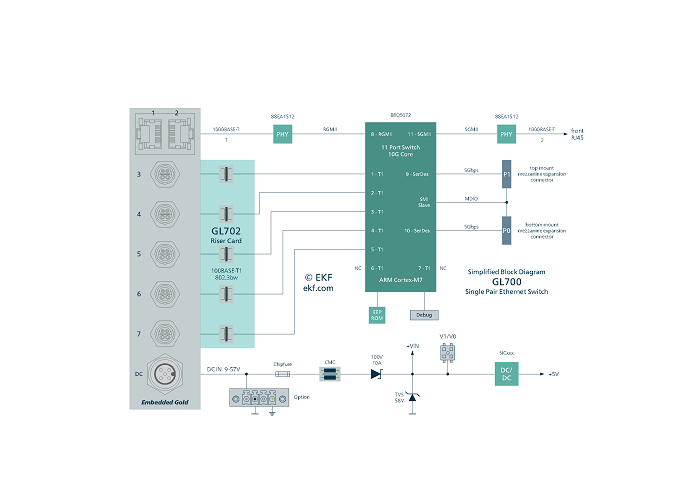

- シングルペアイーサネット スイッチ
- Marvell 88Q5072 11-port Automotive Ethernet スイッチ AEC-Q100 Grade 2 適合
- 802.1Qat SR Aware 20Gbps スイッチング・エンジン
- 2 Mbit パケット・メモリ +16 MAX アドレス
- キューコントローラ 8-Level QoS ポート毎
- 256 エントリ TCAM (ingress & egress)
- 3 color ingress policy
- Hardware support for Layer 3 static routing
- AVB/TSN per queue shaping 802.1Qav/Qbv
- 802.1AS & IEEE 1588/PTP
- Advanced security features including deep packet inspection engine (DPI)
- DoS (Denial of Service engine)
- On-Board EEPROM up to 512kb for switch configuration
- Integrated high-performance ARM Cortex M7 CPU 350MHz w. 1MB SRAM
- Integrated IEEE 802.3bw 100BASE-T1 PHYs Single Pair Ethernet SPE
- SPE PHYs configured as Master by default
- Fully inter-operable w. Open Alliance BroadR-Reach (OABR) PHYs
- 2 x front port RJ45 connector 1000BASE-T (88EA1512 RGMII/SGMII PHY)
- 5 x front port connectors M8 Hybrid (88Q5072 integrated 100BASE-T1 PHYs)
- 2 x 5Gbps SERDES internal mezzanine connectors for custom specific hardware expansion
- Simple switch expansion option (daisy-chaining) by connecting two or more GL700 boxes via RJ45 patch cables
- AL710 available (GL700 with GC370 CPU card for protocol support)
- アプリケーション
- 産業用ネットワーク - IIoT
- AVB/TSN ready
- 車載用ゲートウェイ
- 車載ネットワーク
- 自動車試験装置
- 堅牢・過酷環境
- エッヂコンピューティング
- 輸送
- 工事車両
- ハーベスター
- 開発中のスフとウエア
- 耐環境性能
- ドイツにて設計および製造
- ISO 9001 認証品質
- 長期供給可能
- 堅牢・過酷環境ソリューション
- Conformal Coating, sealing, underfilling 対応可能
- RoHS compliant
- 動作温度範囲 -40℃ 〜 +85℃ (産業用温度範囲・温度拡張)
- 保存温度範囲 -40℃ 〜 +85℃, max. Gradient 5℃/min
- 湿度 5% 〜 95% RH 結露無
- 高度 -300 〜 +3000m
- 衝撃 15g 0.33ms, 6g 6ms
- 振動 1g 5-2000Hz
- EC 規制 EN55035, EN55032, EN62368-1 (CE)
- MTBF tbd.
|
