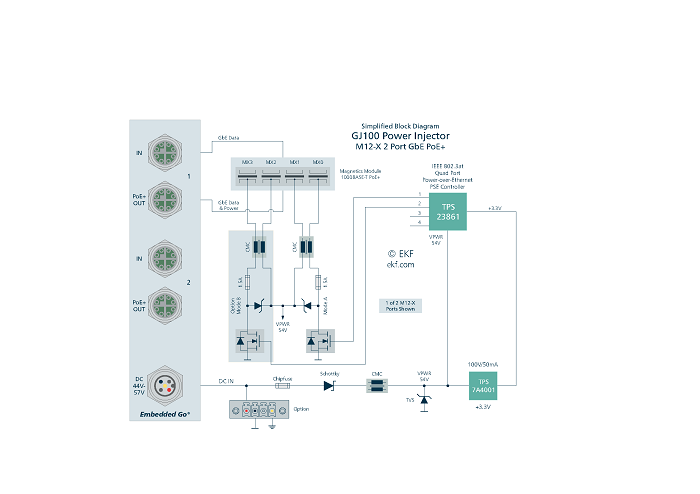

- 概要
- PoE+ 1000BASE-T Ethernet ミッドスパン電源インジェクタ
- オプション NBASE-T (マルチギガビット・イーサネット)
- 堅牢産業用向き, ready-for-use (Embedded Gold) 製品
- 産業用 PCB アセンブリ
- 形状 133.0mm x 58.0mm
- M12-X Gigabit Ethernet コネクタ, 2 x IN, 2 x OUT
- M12-A 電源コネクタ
- オプション ターミナルブロック 電源コネクタ
- 定格 48VDC/54VDC 電圧入力オペレーション
- PSE 給電装置構成
- 802.3at PoE+ (最大 30W/ポート)
- I/O コネク
- デュアル M12-X 円形コネクタ x 2 グループ, 入力 GbE, 出力 PoE+ GbE
- CAT6A, IEC 61076-2-109 規格認証
- Future proof investment into cabling infrastructure - up to 10Gbps with
M12 Cat6A
- CAT6A ケーブル M12-X から RJ45 への アセンブリはサプライヤから入手可能
- 1000BASE-T, 100BASE-TX, 10BASE-T 準拠の転送レイト
- 1000BASE-T magnetics 1:1, PoE+
- NBASE-T, 2.5GBASE-T, 5GBASE-T, 10GBASE-T 要御要望
- 最大 3 x GJ100 ボードをメザニン搭載可能, 4/6 PoE+ ポート用
- M12-A 5 ポジション オスコネクタ DC 電源入力用
- オプション ターミナルブロック 電源入力 3.5mm ピッチ 4 ポジション スクリューロック
- パワーオーバー・イーサネット
- PSE PoE+, IEEE 802.3at-2009, Class 1-4 準拠
- ポート毎の最大供給電力 30W (25.4W at powered device PD per specification)
- 最大供給電力 合計 60W
- IEEE 802.3at PSE Type 2 Mode A (power over M12-X pins 1/2 & 3/4, 600mA)
- オプション IEEE 802.3at PSE Type 2 Mode B (M12-X pins 5/6 & 7/8)
- オプション デュアル PSE Type 2 Mode A + B (4-pair 2 x 600mA, 2 x 30W/port, for dual-signature
- TPS23861 PSE コントローラ, 自動モード
- 自動検出 および 分類, 自動オン および ディスコネクト
|
- 電源
- DC 入力, 44V - 57V (48VDC, 54VDC)
- 定格消費電力 65W max. (@60W 外部ロード)
- オプション 4 ペア デュアル PSE Type 2 定格消費電力 125W max. (@120W 外部ロード)
- FAST ACTING チップフューズ
- 逆極性保護
- TVS ESD 保護
- コモンモード入力フィルタ
- M12-A 5 ポジション オス DC 電源コネクタ
- ピグテール ケーブル アセンブリ可能 M12-A 5-pos. メスプラグ
- オプション ターミナルブロック電源コネクタ, 3.50mm pitch 4 ポジション スクリューロック リムーバブル ケーブル プラグ
- アプリケーション
- イージーシステムインテグレーション
- 産業用ネットワーク - IIoT
- 車両, 輸送
- 建設, 収穫機
- 鉄道
- 堅牢・過酷環境
- M12 コネクタ使用の IP67 環境
- Customized connector loading
- カスタマイズ ボード設計
- 耐環境性能
- ドイツにて設計および製造
- ISO 9001 認証品質
- 長期供給可能
- 堅牢・過酷環境ソリューション
- Conformal Coating, sealing, underfilling 対応可能
- RoHS compliant
- 動作温度範囲 -40℃ 〜 +85℃ (産業用温度範囲・温度拡張)
- 保存温度範囲 -40℃ 〜 +85℃, max. Gradient 5℃/min
- 湿度 5% 〜 95% RH 結露無
- 高度 -300 〜 +3000m
- 衝撃 15g 0.33ms, 6g 6ms
- 振動 1g 5-2000Hz
- EC 規制 EN55024, EN55032, EN62368-1 (CE)
- MTBF tbd.
|
