■EB3-TONE

■

主な特徴

写真をクリックすると拡大写真をご覧になれます。

EB3-TONE は, CompactPCI Express (PXI Express) の 4 ポート USB 3.0 ホストアダプタボードです。
PICMG CompactPCI Express 3U 4HP ペリフェラルスロットです。
動作温度範囲は -40 ℃ ～ +85 ℃ (産業用温度範囲・温度拡張)に対応しています。

PDFカタログ

AWEB3TONE-3sp 251128

　概要

PICMG CompactPCI Express スタンダード (EXP.0) ペリフェラルスロットカード type 1 または type 2
PXI Express ペリフェラルスロットカード
ユーロカードサイズ 3U 4HP 100x160mm
バックプレーンコネク XJ3, XJ4 (type 2 ペリフェラルスロット)
CompactPCI Express バックプレーンコネクタ XP1 (+12V パワー) オプション (type 1 ペリフェラルスロット)
CompactPCI Express バックプレーンコネクタ XJ4 F2 キー付, CompactPCI Express および
PXI Express systems (オプションで F1 キー可能) 用
PCIe x 1 アップストリーム - Gen2 (5.0Gbps)

　技術的な詳細についてはデータシートをご確認下さい。

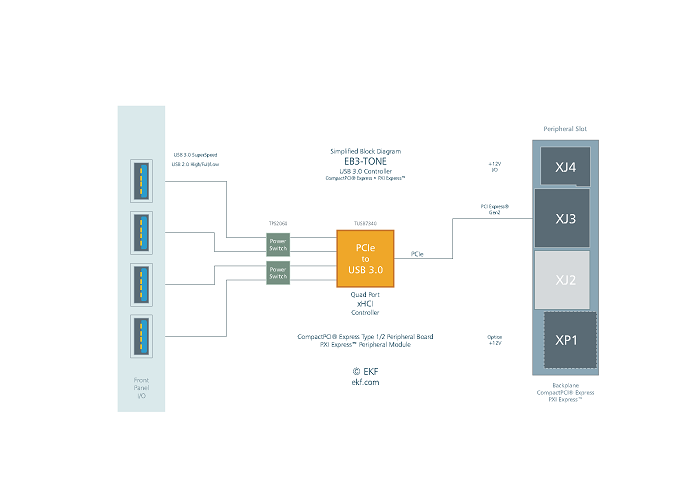

システムブロック図

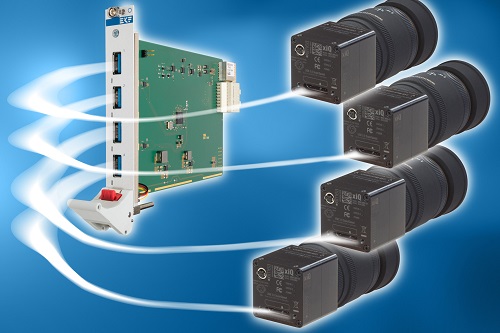

アプリケーション EB3-TONE ビジョンシステム

Application Example - Vision System w. EB3-TONE
