 写真をクリックすると拡大写真をご覧になれます。
|

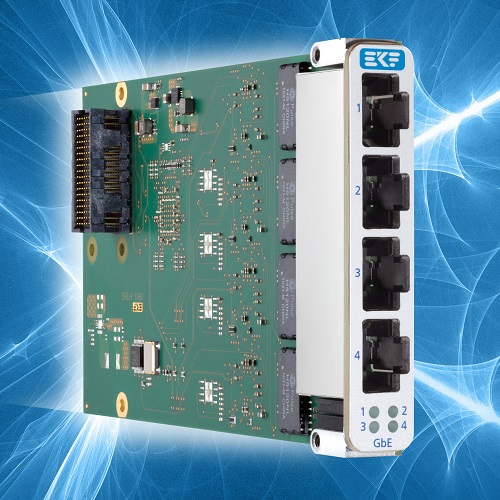

DN1-PIKE は, 4 ポート Gigabit Ethernet ホストコントローラ XMC メザニン モジュール です。
XMC シングル幅 139mm x 74mm , スタック高さ 10mm メザニンカードです。
動作温度範囲は 0℃ 〜 +70℃ (商用温度範囲), -40℃ 〜 +85℃ (御要望にて産業用温度範囲,温度拡張版) に対応しています。
 PDFカタログ
|
 |
AWDN1PIKE-3sp 251128 |
| |
概要
- XMC シングル幅 メザニンカード 139mm x 74mm
- スタック高さ 10mm XMC - ホスト間 (module PCB to carrier card PCB)
- ホスト インタフェース コネクタ P15 XMC (black housing)
- オプション P15 コネクタ XMC 2.0 (white housing) に適合
- PCI Express Gen1/Gen2 PCIe x 4 (PCIe x 2, PCIe x 1 fall-back)
- +3.3V デフォルト動作 (VPWR as stuffing option)
- 消費電力 +3.3V 1.3A typ., 1.5A max
技術的な詳細についてはデータシートをご確認下さい。
|
|
|
|
| |

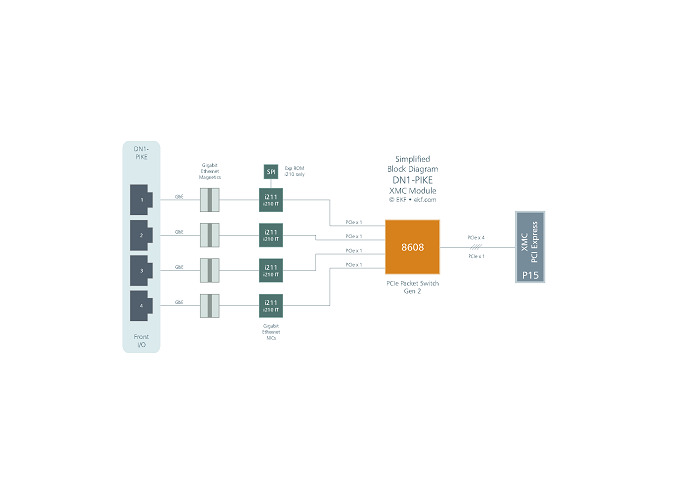

システムブロック図
|
|
|
| |
DN1-PIKE XMC Module Quad-Port Gigabit Ethernet NIC
|
| |
|
|
