- 概要
- CompactPCI Classic (CPCI 2.0 standard) ペリフェラルスロットカード
- シングル・ユーロカードサイズ 3U 4HP 100x160mm
- CompactPCI ペリフェラルスロット
- CompactPCI バックプレーン コネクタ J1 PCI 32-bit 33/66MHz サポート
- オプション CompactPCI バックプレーン コネクタ J2 リア I/O (4 x UART TTL レベル信号) 用

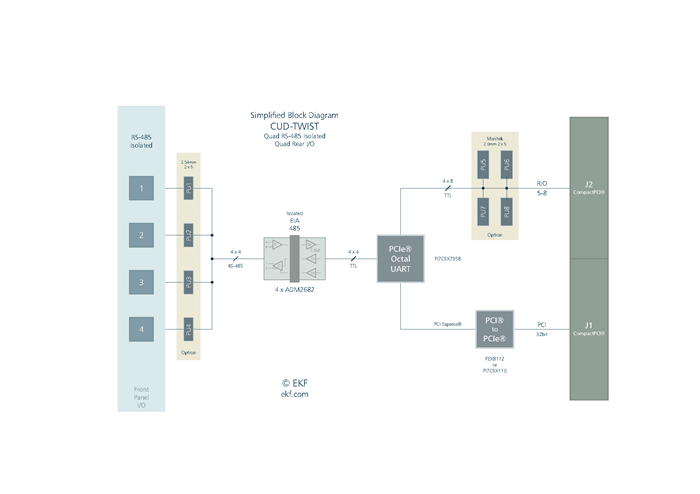

- オンボード PCI から PCI Express ブリッジ
- オプション +5V のみの電源供給
- UART
- Pericom PCI Express 8 UART PI7C9X7958
- ハイパフォーマンス 950-class UART
- 16C550 ソフトウエア コンパチブル
- 128-Byte FIFO 各 トランシーバ/レシーバ
- 最大ボーレイト 15Mbps
- XON/XOFF インバンドフロー制御
- CTS/RTS または DSR/DTR アウトオブバンド制御 & ドライバイネーブル信号 PartyLine 動作用
- Data フレーム 5, 6, 7, 8, 9 bit
- クロック プリスケーリング 4 から 46
- Windows および Linux デバイスドライバのサポート
- RS-485 トランシーバ
- 5kV rms 絶縁バリア RS-485/RS-422 トランシーバ (Analog Devices)
- 半二重 全二重 構成可能
- +-15 kV ESD 保護 RS-485 入力/出力 ピン
- トランシーバ 最大データレイト 16Mbps
- 1 PartyLine バス当たり最大 256 ノードまで接続 (専用のUARTモード選択出力によるドライバーイネーブル制御)
- オープンおよび短絡、フェイルセーフレシーバ入力
- 高いコモンモード過渡耐性 > 25 kV/μs
- サーマルシャットダウン保護
- 4 x フロントパネル RJ45 コネクタ 8-リード, 3 つの異なるピン割り当てが注文時に可能:
- RJ45 CUD-TWIST native pin order, optimized for full-duplex via Ethernet
cross-over patch cables
- RJ45 CU4-SOPRANO legacy pin arrangement for seamless changeover of applications
- RJ45 Half-duplex operation optimized via straight Ethernet patch cable
- RS-485フロントポートは互いに絶縁され、ボード回路とも絶縁されています
- オンボード ディップスイッチ 全二重/半二重設定、およびライン終端のオン/オフ 用
- 注文時のオプション D-Sub 9 ピン フロントパネルコネクタ (4ポートには 8HP フロントパネルが必要)
|
- 耐環境性能
- ドイツにて設計および製造
- ISO 9001 認証品質
- 長期供給可能
- 堅牢・過酷環境ソリューション
- 要望にてコーティング、シーリング、アンダーフィルに対応可能
- 要望にてカスタム仕様の変更に対応可能
- RoHS 準拠
- 動作温度範囲 -40℃ 〜 +85℃ (産業用温度範囲・温度拡張)
- 保存温度範囲 -40℃ 〜 +85℃, max. Gradient 5℃/min
- 湿度 5% 〜 95% RH 結露無
- 高度 -300 〜 +3000m
- 衝撃 15g 0.33ms, 6g 6ms
- 振動 1g 5-2000Hz
- MTBF34.7 年
- EC 規則 EN55022, EN55024, EN60950-1 (UL60950-1/IEC60950-1) 適合
|
