■CB3-TONE

■

主な特徴

写真をクリックすると拡大写真をご覧になれます。

CB3-TONE は, CompactPCI 4 x USB 3.0 Host コントローラ・ボードです。
3U 4HP CompactPCI ペリフェラルカードです。
フロントパネル 4 x USB 3.0 type A コネクタ。
動作温度範囲は, -0℃ ～ +70℃ (-40℃ ～ +85℃ 産業用温度範囲,温度拡張版対応可能) に対応しています。

PDFカタログ

AWCB3TONE-3sp 251128

　概要

CompactPCI ペリフェラルカード
シングル・ユーロカードサイズ 3U 4HP
バックプレーンコネクタ J1 32-bit PCI 33/66MHz, +5V または +3.3V VIO (J1 w/o key)
PCI Express 内部テクノロジー (PCI から PCIe へのブリッジ)
+5V のみの設計
PXI システム内で使用可能

　技術的な詳細についてはデータシートをご確認下さい。

概要

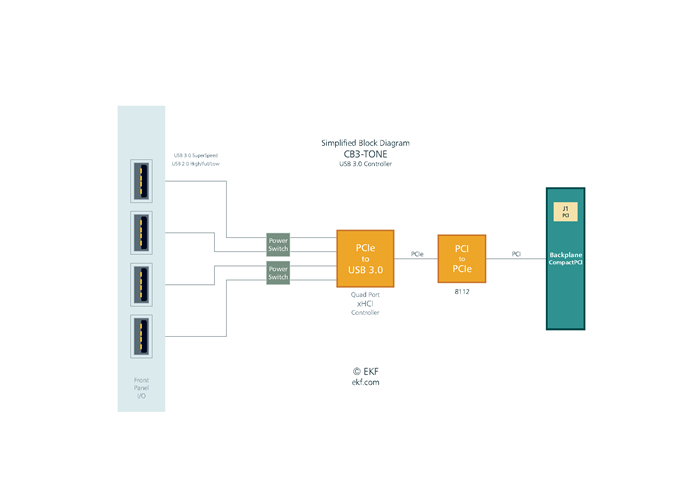

システムブロック図
