- フォームファクタ
- 独自のサイズのメザニンモジュール
- CPU キャリアボードの 4HP(20.3mm)にフィットします。

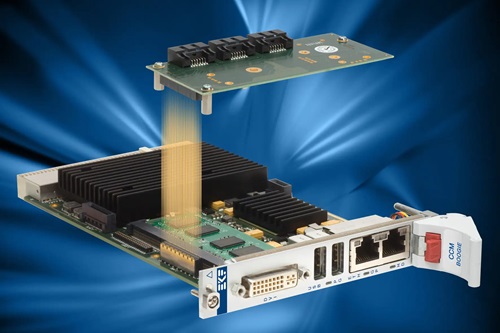

- 通常 アセンブリユニット(CCM-BOOGIE、PC1-GROOVE、SC1-ALLEGRO、または同様のCPUカードを含む)として提供されます。
- 取り付け位置 右側 (CPU ボードの上)
- ホスト I/F コネクタ (CPU キャリアのボトムマウント)
- P-MEZ 高速メザニンコネクタ CCM-BOOGIE またはそれ以降の CPU キャリアボードに適しています (nominal headroom
9mm between carrier board and C43-SATA)

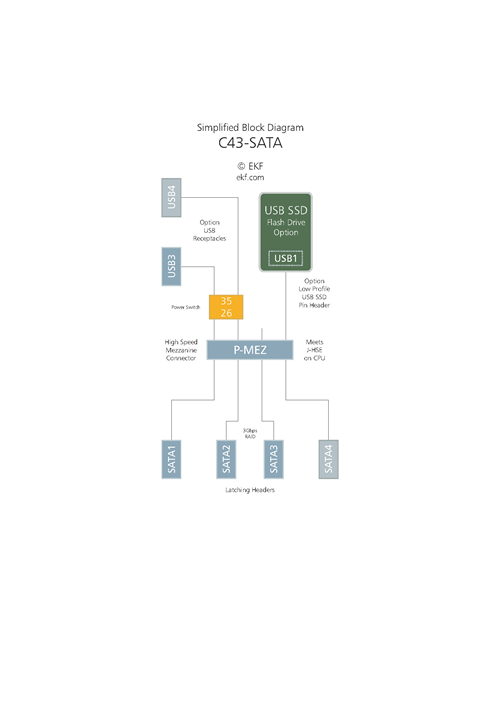

- 最大 4 x SATA チャネル (RAID オプション)
- 4 x USB 2.0 ポート
- SATA ポート使用法
- P-SATA1 水平マウント ラッチ コネクタ(通常は CPU キャリア ボードの ICH サウスブリッジ または PCH から)
- P-SATA2 および P-SATA3 水平マウント ラッチ コネクタ(通常は CPU キャリアボードのセカンダリ SATA コントローラから)
- P-SATA4 水平マウントラッチコネクタ(通常はCPUキャリアボードのPCH サウスブリッジから、CCM-BOOGIE キャリアボードでは機能しない)、J-USB3
と一緒に使用できません
- USB 使用法
- 最大 2 x USB type A コネクタ, 水平マウント (オプションのみ)
- 最大 1 x USB Solid State Drive (SSD), ロープロフィイル, トップマウント
|
- USB SSD
- オプションの 産業グレードの USB ソリッドステートドライブ (SSD) 用のピンヘッダ
- 2.0mm ピッチのロー・プロファイル・コネクタモジュールに最適
- トップマウント・コネクタ
- P-SATA1 から P-SATA4 システム内蔵 SATA ドライブの取り付け用 (ラッチングケーブルハーネス)
- オプション J-USB3 USB デバイス内部接続用 P-SATA4 との併用不可
- オプション J-USB4 USB デバイス内部接続用 ( not available or atleast not usable together
with USB SSD)
- オプション P-UFD1 ピンヘッダ ロープロファイルUSB SSDモジュール用 (トップマウント)
- 耐環境性能
- 長期供給可能
- Coating, sealing, underfilling 対応可能
- RoHS 準拠
- 動作温度範囲 0℃ 〜 +70℃
- 保存温度範囲 -40℃ 〜 +85℃, max. Gradient 5℃/min
- 湿度 5% 〜 95% RH 結露無
- 高度 -300 〜 +3000m
- 衝撃 15g 0.33ms, 6g 6ms
- 振動 1g 5-2000Hz
- MTBF tbd.
- EC 規制 EN55022, EN55024, EN60950-1 (UL60950-1/IEC60950-1
- 2002/95/EC (RoHS)
|

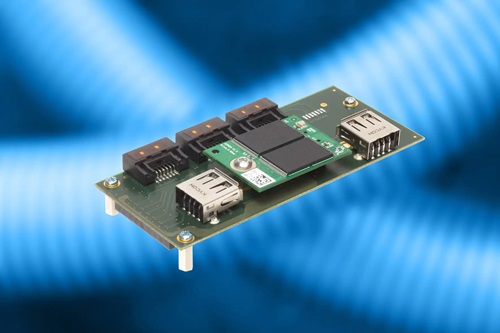

写真をクリックすると拡大写真をご覧になれます。
PDF技術情報（1,054KB）
