 写真をクリックすると拡大写真をご覧になれます。
|
AL700 は, シングルペアイーサネット スイッチです。
5 x 100BASE-T1, 2 x 1000BASE-T4-Way Power + Data M8 Hybrid コネクタ IEC 63171-6
搭載。
フロントパネル 2 x RJ45 1000BASE-T, 100BASE-TX, 10BASE-T コネクタ, 5 x 100BASE-T1
SPE(Single Pair Ethernet) ポート, 1 x M12-A 5-pin DC パワー入力コネクタを搭載しています。
形状は, 45mm (W) x 140mm (H) x 70mm (D) (DIN レールブラケット無) です。
動作温度範囲は -40 ℃ 〜 +85 ℃ (産業用温度範囲・温度拡張)に対応しています。
 PDFカタログ（2,434KB） |
 |
AWAL700-4 231128 |
- 概要
- 100BASE-T1 IEEE 802.3bw Ethernet スイッチ ボックス, DIN レールマウント
- 5 x M8 ハイブリッド円形コネクタ(データおよびパワー), IEC 63171-6 (style 6J-M8CI), 100BASE-T1
- 2 x RJ45 1000BASE-T Gigabit Ethernet コネクタ
- 産業.自動車向け
- セルフマネージ動作
- AVB/TSN プロトコル・スタック (開発中)
- 形状 45mm (W) x 140mm (H) x 70mm (D) (DIN レールブラケット無)
- 金属ケース, DIN レールブラケット または ウオールマウント・プレイト
- M12-A DC 電源コネクタ
- オプション ターミナルブロック 電源コネクタ
- オプション デスクトップ電源アダプタコネクタ
- DC 9-57V 電源入力
- フロントパネル I/O
- 2 x RJ45 コネクタ 1000BASE-T, 100BASE-TX, 10BASE-T
- 5 x 100BASE-T1 SPE フロントポート M8 Hybrid (4-way IEC 63171-6 style 6J-M8CI)
データペアは Hipot 絶縁されています。
パワー出力は eFuse (デフォルト設定で 1A ) で保護されています。出力電圧は概ね入力電圧に対応しています。
- 1 x M12-A 5-pin DC 電源入力, 内部回路用および M8 Hybrid power line 用

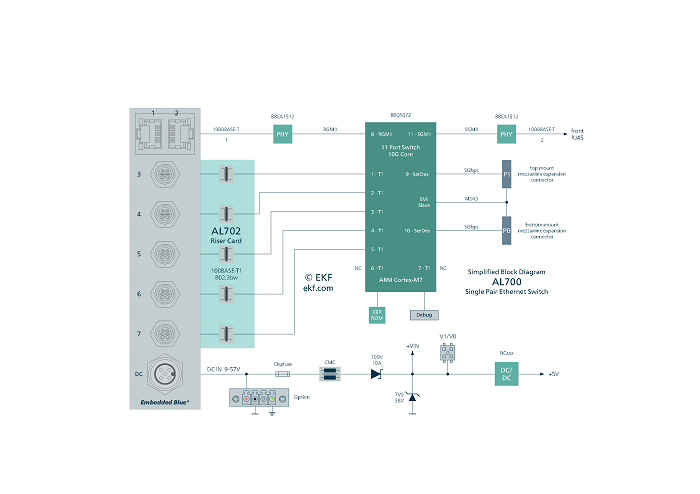

- シングルペアイーサネット(SPE) スイッチ
- Marvell 88Q5072 11-port Automotive Ethernet スイッチ AEC-Q100 Grade 2 適合
- 802.1Qat SR Aware 20Gbps スイッチング・エンジン
- 2 Mbit パケット・メモリ +16 MAX アドレス
- キューコントローラ 8-Level QoS ポート毎
- 256 エントリ TCAM (ingress & egress)
- 3 color ingress policy
- Hardware support for Layer 3 static routing
- AVB/TSN per queue shaping 802.1Qav/Qbv
- 802.1AS & IEEE 1588/PTP
- Advanced security features including deep packet inspection engine (DPI)
- DoS (Denial of Service engine)
- On-Board EEPROM up to 512kb for switch configuration
- ARM Cortex M7 CPU 350MHz w. 1MB SRAM
- IEEE 802.3bw 100BASE-T1 PHYs Single Pair Ethernet SPE
- SPE PHYs configured as Master by default
- Fully inter-operable w. Open Alliance BroadR-Reach (OABR) PHYs
- 2 x フロントポート RJ45 コネクタ 1000BASE-T (88EA1512 RGMII/SGMII PHY)
- 5 x フロントポート コネクタ M8 Hybrid (88Q5072 integrated 100BASE-T1 PHYs)
- 2 x 5Gbps SERDES internal mezzanine connectors for custom specific hardware
expansion
- Simple switch expansion option by connecting two or more AL700 boxes via
RJ45 patch cables
- AL710 available (AL700 with AC370 CPU card for protocol support)
|
- 電源 (DC 入力)
- DC 入力, 9-57V (例 12VDC, 24VDC, 48VDC)
- 絶対最大入力電圧 62VDC
- 内部消費電力 2.5W max.
- DC 電源入力 FAST ACTING チップフューズ (PCB soldered type - no replacement on-site)
- 逆極性保護
- ESD 保護 (TVS)
- コモンモード入力フィルタ
- オプション ターミナルブロック, 3.5mm pitch 4 ポジション スクリューロック (ボックス底) 電源入力
- オプション リア電源コネクタ (デスクトップック アダプタ 4-pos, 円形コネクタ)
- Power input voltage must be chosen to meet power output voltage requirements
via the M8 Hybrid connector ports

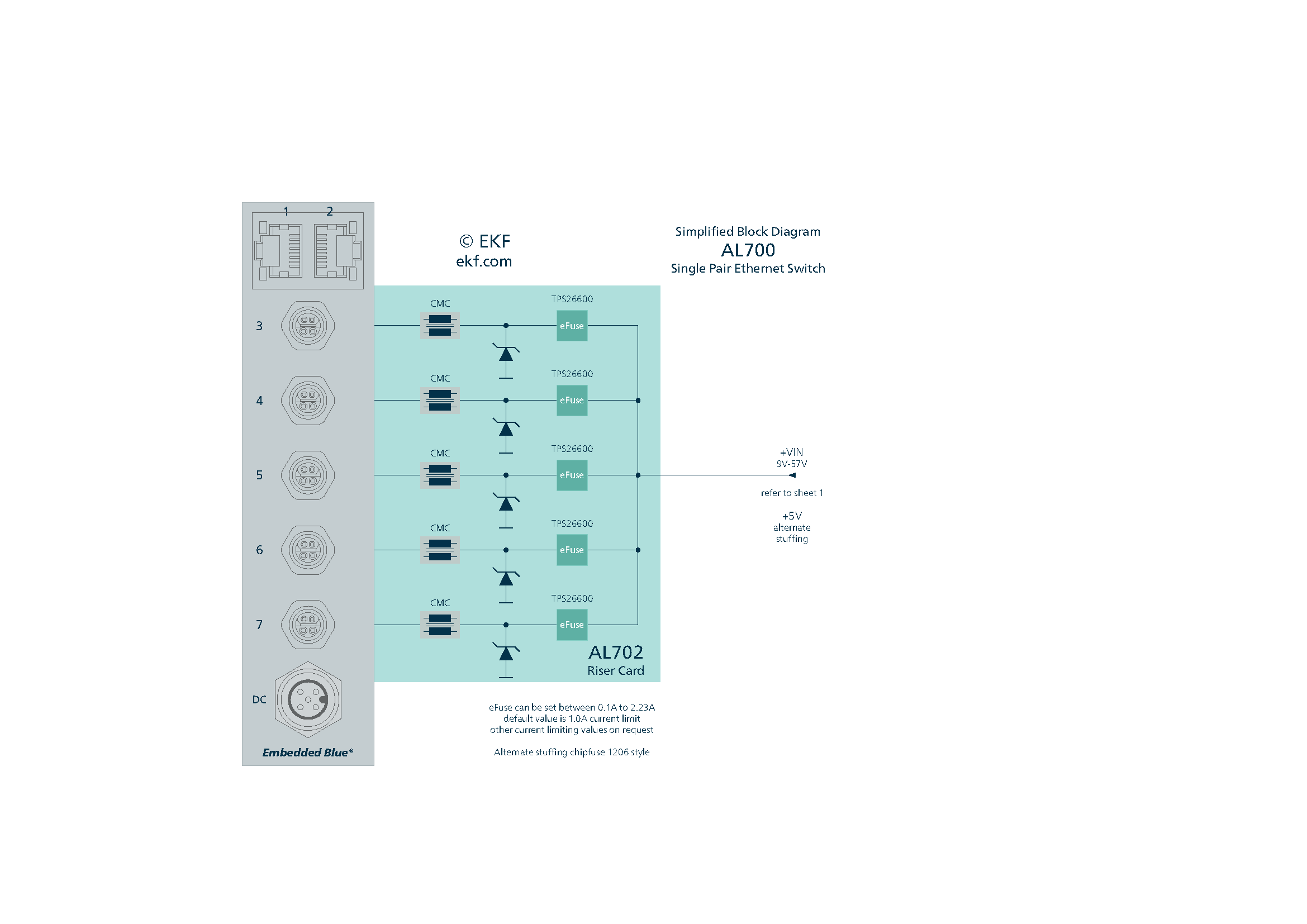

- パワーコンディション M8 Hybrid SPE コネクタ (DC 出力)
- DC 出力電圧 9V から 57V
- 出力電流リミット 1A M8 Hybrid コネクタ毎 (初期設定)
- 電流リミット 0.1A から 2.23A カスタム仕様 用御要望
- Industrial eFuse TPS26600 assigned to each M8 Hybrid connector (circuit
breaker w. auto-retry)
- DC Input voltage must be equal to DC output voltage provided at M8 Hybrid
connectors (consider minor voltage drop etween DC input voltage at M12
input power connector and M8 Hybrid connectors caused by internal circuitry)
- アプリケーション
- 産業用ネットワーク - IIoT
- AVB/TSN ready
- 車載用ゲートウェイ
- 車載ネットワーク
- 自動車試験装置
- 堅牢・過酷環境
- エッヂコンピューティング
- 輸送
- 工事車両
- ハーベスター
- AL710 開発中ソフトウエア
- 耐環境性能
- ドイツにて設計および製造
- ISO 9001 認証品質
- 長期供給可能
- 堅牢・過酷環境ソリューション
- RoHS compliant
- 動作温度範囲 -40℃ 〜 +85℃ (産業用温度範囲・温度拡張)
- 保存温度範囲 -40℃ 〜 +85℃, max. Gradient 5℃/min
- 湿度 5% 〜 95% RH 結露無
- 高度 -300 〜 +3000m
- 衝撃 15g 0.33ms, 6g 6ms
- 振動 1g 5-2000Hz
- EC 規制 EN55035, EN55032, EN62368-1 (CE)
- MTBF tbd.
|
