 写真をクリックすると拡大写真をご覧になれます。
|
AL200 は, DIN レール ボックス 8 ポート Gigabit Ethernet スイッチです。
形状は,
AL200: 30mm (W) x 140mm (H) x 90mm (D) (DIN レールブラケット無),
AL210: 45mm (W) x 140mm (H) x 90mm (D) (DIN レールブラケット無)です。
8 x RJ45 Gigabit Ethernet を搭載しています。
AL210 は、AL200 + Marvell ARMADA CPU + AVB/TSN プロトコル + オプション Wi-Fi です。
動作温度範囲は -40 ℃ 〜 +85 ℃ (産業用温度範囲・温度拡張)に対応しています。
 PDFカタログ（2,427KB） |
 |
AWAL200-2 231227 |
- 概要
- 1000BASE-T Ethernet スイッチ ボックス, DIN レールマウント
または ウオールマウント
- 8 x RJ45 Gigabit Ethernet
- 産業用
- セルフマネージ動作
- 形状 AL200: 30mm (W) x 140mm (H) x 90mm (D) (DIN レールブラケット無)
- 形状 AL210: 45mm (W) x 140mm (H) x 90mm (D) (DIN レールブラケット無)
- 金属ケース, DIN レールブラケットまたはウオールマウントプレート
- ターミナルブロック 電源コネクタ プラグ & スクリューロック
- オプション デスクトップ電源アダプタコネクタ
- M12-A 電源コネクタ (AL210)
- 広範囲 DC 9-57V 電源入力
- フロントパネル I/O
- RJ45 Ethernet コネクタ (with integrated magnetics)
- 1000BASE-T, 100BASE-TX, 10BASE-T 準拠の転送レイト フロントポート
- ターミナルブロック 3.5mm ピッチ 4-position スクリューロック (ボックス底) 電源入力
- AL210 オンリー (CPU)
- M12-A 5 ピン オス電源コネクタ
- USB 3.0 Tpe-A
- Gigabit Ethernet RJ45 (コンソール・マネージメント)
- Micro SD カード
- USB 2.0 Type-B (プログラミング/デバッグ)
- RS-485 (オプション)
- 2 x SMA RF (Wi-Fi & Bluetooth)
- 電源
- DC 入力, 9V - 57V (12VDC, 24VDC, 48VDC)
- 消費電力 4W max. (AL200)
- FAST ACTING チップフューズ (PCB soldered type - no replacement on-site)
- 逆極性保護
- TVS ESD 保護
- コモンモード入力フィルタ
- 4 ポジション ターミナルブロック 3.5mm ピッチ スクリューロック (ボックス底) DC 電源入力 (AL200)
- M12-A 5 ポジション オス DC 電源コネクタ (AL210)
- オプション リア電源コネクタ (デスクトップアダプタ 4-pos, 円形コネクタ)
|

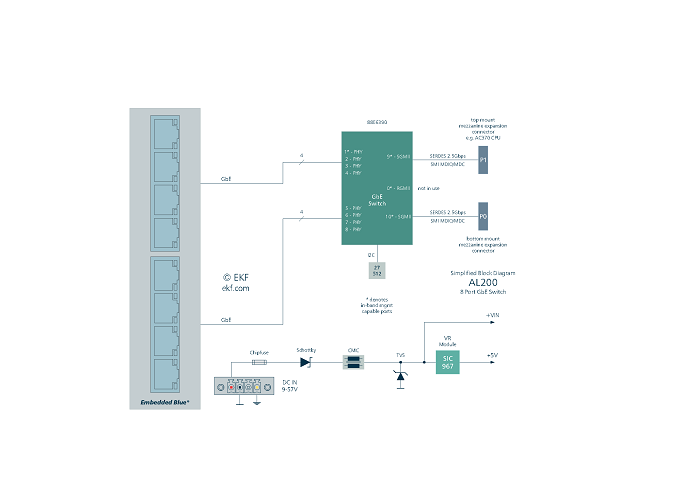

- Gigabit Ethernet スイッチ
- Marvell 88E6390 (Peridot) Gigabit Ethernet スイッチ
- フロントポート GbE MAC/PHY 1000BASE-T
- 8 x RJ45 コネクタ (integrated magnetics)
- ハイパフォーマンス, ノンブロッキング, Gigabit Ethernet
- 最大 16K MAC アドレス, 10KByte Jumbo Frame をサポート
- 802.1 Audio Video Bridging (AVB) Gen 2 (*) をサポート
- Time Sensitive Networking (TSN) Standard (*), IEEE 1588v2 one-step PTP
- Synchronous Ethernet (*)
- Quality of Service (QoS) (with 8 traffic classes) をサポート
- 4096 802.1Q VLAN, 3 レベル 802.1Q セキュリティをサポート
- Unmanaged solution (protocol support with additional mezzanine CPU card
- AL210)
- 2.5Gbps SERDES & SMI mezzanine connectors for additional mezzanine
CPU card
*) AVB/TSN protocols require additional CPU support (AL210), please refer
also to AC370 product information
- アプリケーション
- 産業用ネットワーク - IIoT
- 堅牢・過酷環境
- エッジ・コンピューティング
- 輸送
- Wi-Fi および Bluetooth (AL210)
- カスタム・プログラミング (AL210)
- 耐環境性能
- ドイツにて設計および製造
- ISO 9001 認証品質
- 長期供給可能
- 堅牢・過酷環境ソリューション
- RoHS compliant
- 動作温度範囲 -40℃ 〜 +85℃ (産業用温度範囲・温度拡張)
- 保存温度範囲 -40℃ 〜 +85℃, max. Gradient 5℃/min
- 湿度 5% 〜 95% RH 結露無
- 高度 -300 〜 +3000m
- 衝撃 15g 0.33ms, 6g 6ms
- 振動 1g 5-2000Hz
- インターナショナル・プロテクション EN60529 IP20
- EC 規制 EN55035, EN55032, EN62368-1 (CE)
- MTBF 139.8 年 (MIL-HDBK-217F, SN29500 @+40℃)
|
