- 概要
- 低消費電力 X86 ベース DIN レール・ボックス PC
- Intel Apollo Lake-I (APL-I) SoC E39xx プロセッサシリーズ (scalable AC600/GC610 versions)
- 多目的に使用可能なフロント I/O コネクタ(デュアル DisplayPort, デュアル USB 3.0,デュアル M12-X GbE)
- AC600 ワイヤレス ネットワーク 無
- AC610 ワイヤレス ネットワーク 有
- SMA/SMA-RP アンテナコネク (AC610)
- 形状 AC600 30mm (W) x 140mm (H) x 150mm (D) (DIN レール・ブラケット無)
- 形状 AC610 40mm (W) x 140mm (H) x 150mm (D) (DIN レール・ブラケット無)
- 金属ケース, TS35 DIN レール・ブラケット または ウオール・マウント・プレイト
- M12 電源コネクタ
- オプション ターミナルブロック 電源コネクタ
- オプション デスクトップ 電源アダプタ・コネクタ
- 9-57VDC ワイドレンジ 電圧入力オペレーション
- フロント I/O
- デュアル M12-X Gigabit Ethernet 円形コネクタ (鉄道および産業用標準)
- 1000BASE-T, 100BASE-TX, 10BASE-T 規格データ速度 フロントポート
- デュアル USB 3.0 Type-A レセプタクル
- デュアル DisplayPort コネクタ
- M12-A DC 電源コネクタ
- オプション ターミナルブロック 3.5mm pitch 4-position スクリューロック (ボックス底) 電源入力
- オプション リア電源コネク (デスクトップ供給 4-pos, 円形コネクタ)
- 追加 I/O AC610
- AC610 ワイヤレス版。AC600 および GC010 メザニンモジュール (40 mm フロント幅)
- SMA/SMA-RP フロント・アンテナコネク WWAN, Wi-Fi 6, Bluetooth 5,用
- Dual Micro-SIM カードスロット, WWAN モデム用 最大 5G
- プロセッサ
- Intel Apollo Lake (APL-I) SoC E39xx シリーズ
- x7-E3950, 4 Cores , 1.6GHz (TB 2.0GHz) , 12W TDP/cTDP , 400/650MHz グラフィックス,
2MB LLC
- x5-E3940, 4 Cores , 1.6GHz (TB 1.8GHz) , 9W TDP/cTDP , 400/600MHz グラフィックス,
2MB LLC
- x5-E3930, 2 Cores , 1.3GHz (TB 1.8GHz) , 6W TDP/cTDP , 400/550MHz グラフィックス,
2MB LLC
- Graphics Burst, CPU Burst, Intel Speedstep
- Intel Virtualization Technology (Intel VT-x / VT-d)
- Intel Trusted Execution Engine (Intel TXE) 3.0
- ファームウェア
- Phoenix UEFI (Unified Extensible Firmware Interface) with CSM
CSM (Compatibility Support Module) emulates a legacy BIOS environment,
which allows to boot a legacy operating system such as DOS, 32-bit Windows
and some RTOS
- EKF 社でカスタマイズ
- Secure Boot および Measured Boot サポート (meeting all demands as specified by
Microsoft)
- Windows, Linux および 他 (RT)OS サポート
- メインメモリ
- メモリコントローラ 最大 8GB DDR3L 1600 +ECC
- ソルダード・メモリ, ラグ・アプリケーション用
- マスストレージ
- オンボード M.2 SSD ソケット (autosensing PCIe or SATA based, up to 2280 size)
- 最大 2TB
- オプション フロント I/O Micro SD Card ソケット (SDHC, SDXC), 御要望にて可能
- SPI Flash 128Mbit (UEFI firmware and customer application data)
- オプション eMMC (embedded MMC 5.0 up to 64GByte soldered)
- オプション メザニンストレージ拡張 P-HSE コネクタ経由 (最大 2 x PCIe, 1 x USB 3.0)
- 御要望にてカスタム仕様メザニンボード設計可能
- グラフィックス
- 統合 HD Graphics Engine, Gen 9 LP
- DirectX 12.0, OpenCL 2.0 Full Profile, OpenGL 4.3
- HW video decode H264 L5.2, H.265 HEVC, VP9, MVC, MPEG2, JPEG/MJPEG, VC1,
WMV9, VP8
- HW video encode H264, SVC, AVC, MVC, MPEG-2
- コンテンツ・プロテクション PAVP, HDCP 1.4
- 2 x DisplayPort フロントパネルコネクタ
- DisplayPort 1.2a
- 最大解像度 4096 x 2160 @60Hz
- オーディオストリームエンコード
- ネットワーク
- デュアルネットワーク・インタフェース・コネクタ (NIC), 1000BASE-T, 100BASE-TX, 10BASE-T コネクタ
- Intel I210-IT -40℃ 〜 +85℃ 動作温度 GbE コントローラ PHY 付
- IPv4/IPv6 チェックサム・オフロード, 9.5KB Jumbo Frame サポート, EEE Energy Efficient Ethernet
- IEEE 802.1Qav Audio-Video-Bridging (AVB) enhancements for time-sensivitive
streams
- IEEE 1588 and 802.1AS packets hardware-based time stamping for high-precision
time synchronization
- 2 x フロント・ポート M12-X コネクタ
- オプション 1 x Intel I210-IS (SerDes GbE for Ethernet switch port expansion
(mezzanine module)
|
- ワイヤレスネットワーク AC610
- オプション Wi-Fi with M.2 メザニンモジュール (Wi-Fi-6 802.11AX, BT 5.0)
- オプション WWAN with M.2 メザニンモジュール (3G/4G/5G & GNSS)

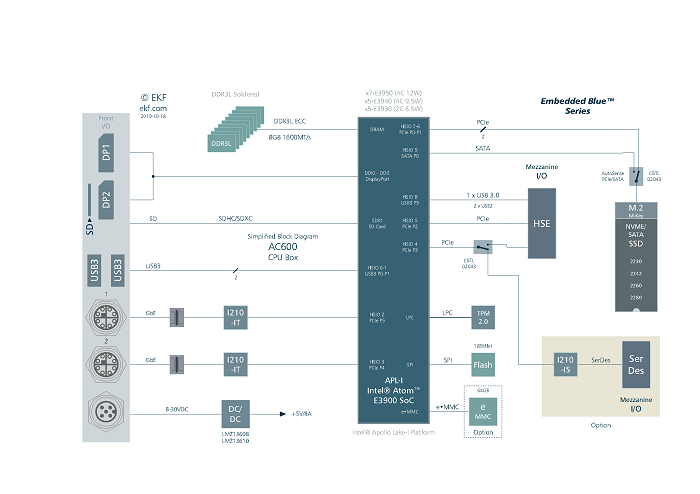

- APL SoC I/O 使用法
- 2 x PCIe および 1 x SATA to M.2 SSD コネクタ (auto switching logic PCIe/SATA)
- 2 x PCIe から 2 x I210-IT ネットワークコントローラ
- 2 x PCIe から P-HSE ハイスピード拡張ポートコネクタ (only 1 x PCIe if 3rd NIC I210-IS is
populated)
- 1 x USB 3.0 から P-HSE ハイスピード拡張ポートコネクタ
- 2 x USB 3.0 から フロントパネル コネクタ
- 2 x DisplayPort から フロントパネル コネクタ
- 1 x HS400 (e.MMC) から エンベデッド MMC 5.0 64GByte (オーダリングオプション, マスストレージデバイス)
- SDIO (Micro SD Card) フロントパネルスロット (オプション)
- LPC から TPM 2.0 モジュール (オプション)
- ビルディングブロック
- 2 x Gigabit Ethernet コントローラ Intel I210IT (フロントパネル)
- オプション 1 x Intel I210-IS (for SerDes networking expansion port connector
P-EXP)
- M.2 ソケット 2280 SSD 用
- オプション eMMC (エンベデッド MMC 5.0 64GByte HS400)
- オプション Trusted Platform Module TPM 2.0
- AC610 追加
- M.2 ソケット 2230 Wi-Fi モジュール用
- M.2 ソケット 3042 WWAN モジュール用 (up to 3052 & 3060 extended 5G module)
- セキュリティ
- Trusted Platform Module (オプション)
- TPM 2.0 for highest level of certified platform protection
- Infineon Optiga SLB 9665 暗号プロセッサ
- TCG 2.0 規格適合
- AES ハードウエアアクセレレーションサポート (Intel AES-NI)
- ローカル拡張
- メザニンカードコネクタ P-HSE および P-EXP オプションローカル拡張用
- P-HSE: 2 x PCIe, 1 x USB 3.0, 2 x USB 2.0
- 選択 P-HSE ベースメザニン I/O または ストレージモジュール

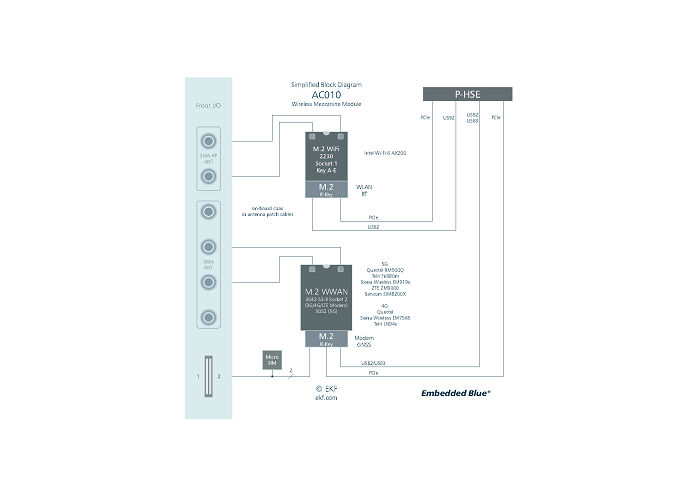

- AC010 P-HSE ベース ワイヤレスモジュール Wi-Fi, Bluetooth, WWAN 接続用 (AC610)
- カスタム仕様 P-HSE ベースメザニンモジュール設計
- カスタム仕様 ボックス設計 P-HSE カスタム I/O メザニンモジュール利用用
- オプション P-EXP コネクタ - Gigabit Ethernet SerDes I/F derived from I210-IS NIC
- カスタム仕様 ボックス設計 - for utilization of P-EXP together with Gigabit Ethernet
switch card
- カスタム仕様 P-EXP ベースメザニン スイングモジュール設計
- 電源
- DC 入力, 9V - 57V (例 12VDC, 24VDC, 48VDC 定格入力電圧)
- 消費電力 25W max.
- Fast acting chip fuse (PCB soldered type - no replacement on-site)
- 逆極性保護
- ESD 保護 (TVS)
- コモンモード入力フィルタ
- M12-A 5-pin フロントパネル電源コネクタ
- オプション ターミナルブロック 3.5mm pitch 4-position スクリューロック(ボックス底)電源入力
- オプション リア電源コネクタ (デスクトップ供給 4-pos, 円形コネクタ)
- アプリケーション
- ウルトラコンパクト産業用 PC
- X86 コード互換性, タイムトゥマーケット
- 機械制御
- キオスクシステム, 情報パネル
- デュアル 4k ディスプレイソリューション, 独立動作
- シングルディスプレイ, ヘッドレスアプリケーション
- 産業用ネットワーク - IIoT
- ケーブル/ワイヤレス ネットワーク
- ルーター, ブリッジ
- 堅牢・過酷環境 , DIN レール または ウオールマウントオプション)
- エッヂコンピューティング
- 車両, 輸送
- 耐環境性能
- ドイツにて設計および製造
- ISO 9001 認証品質
- 長期供給可能
- 堅牢・過酷環境ソリューション
- RoHS compliant
- 動作温度範囲 -40℃ 〜 +85℃ (産業用温度範囲・温度拡張)
- 保存温度範囲 -40℃ 〜 +85℃, max. Gradient 5℃/min
- 湿度 5% 〜 95% RH 結露無
- 高度 -300 〜 +3000m
- 衝撃 15g 0.33ms, 6g 6ms
- 振動 1g 5-2000Hz
- 保護等級 IP20
- EC Regulatory EN55024, EN55032, EN62368-1 (CE)
- MTBF tbd.
|
