AC370 は, DIN Rail ARM v8 マイクロコンピューター です。
Marvell ARMADA 3700 SoC, ARM v8 Cortex-A53 CPU 搭載。
ボックスの形状は, 30mm (W) x 140mm (H) x 90mm (D) (DIN rail ブラケット除く) です。
メモリ DDR4 2400 2GB, eMMC 5.1 Flash 16GB (最大 64GB), SPI Flash 64Mb, 2.5 Gigabit
Ethernet, 1 Gigabit Ethernet, USB 3.0 などを搭載しています。
動作温度範囲は -40 ℃ 〜 +85 ℃ (産業用温度範囲・温度拡張)に対応しています。
 PDFカタログ(2,048KB） |
 |
AWAC370-4 231128 |
- 概要
- マイクロコンピュータ ボックス, DIN rail マウントまたはウオールマウン
- Marvell ARMADA 3700 SoC ファミリー
- 88F3710 single-core
- 88F3720 dual-core
- 低消費電力
- ボックス形状 30mm (W) x 140mm (H) x 90mm (D) (DIN rail ブラケット除く)
- メタルケース, DIN rail ブラケット または ウオールマウント プレート
- M12 電源コネクタ
- オプション ターミナルブロック 電源コネクタ
- ワイドレンジ入力電圧範囲 9-57VDC
- フロントパネル I/O
- RJ45 Gigabit Ethernet コネクタ 1000BASE-T, 100BASE-TX, 10BASE-T
- Micro SDHC Card スロット
- SMA アンテナコネクタ Wi-Fi 6 & Bluetooth 5
- USB 3.0 Type-A コネクタ 5Gbps max.
- USB 2.0 Type-B レセプタクル (ダイアグ & プログラミング I/F)
- M12-A 5-pin オスコネクタ DC 電源入力
- オプション ターミナルブロック 3.5mm pitch 4-position スクリューロック(ボックス底) 電源入力
- オプション
- 絶縁 RS-232 または RS-485 I/F, RJ-45 ジャック (replaces Type-B receptacle)

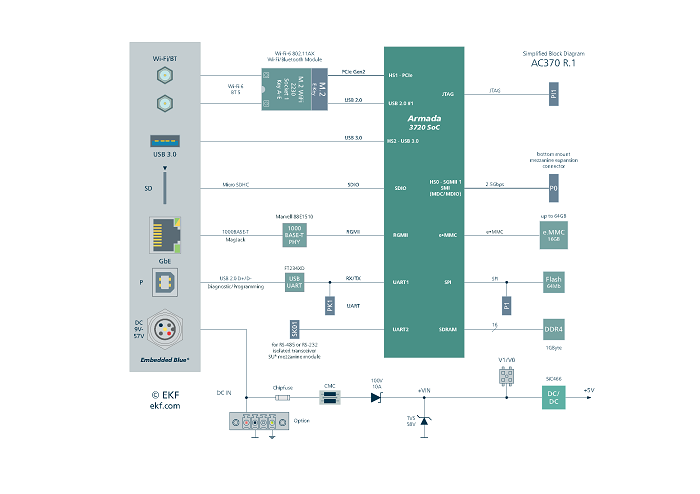

- CPU
- Marvell Armada 88F3720 dual-core SoC
- ARM v8 Cortex-A53
- 最大 1GHz 産業用温度範囲
- 32 KB 命令 / data (4-way) セットアソシアティブ L1 キャッシュ, パリティ / ECC 保護付
- Integrated power switches for dynamic shut down of CPU cores and unused
functions
- Optimal performance-per-Watt
- 高性能セキュリティー・オフロード・エンジン, IPSec, SSL, DTLS, IKE 含む
- Hardware compliance with ARM Trustzone architecture for DRM
- Enhanced Secure-Boot flow using integrated one time programmable (OTP)
memory
- FIPS-140 認証済
- DDR4 2400 2GB, 高速 DRAM
- eMMC 5.1 Flash 16GB (最大 64GB)
- SPI Flash 64Mb
- 1 x 2.5 Gigabit Ethernet (SERDES) in use for mezzanine connector (switch
host management)
- 1 x 1 Gigabit Ethernet (RGMII PHY) フロントパネル I/O 1000BASE-T
- 1 x USB 3.0 フロントパネル I/O
- 1 x PCIe Gen2 & USB 2.0 ,M.2 socket (2230 Wi-Fi/BT) に使用中
- 1 x SDIO 3.0 , マイクロ SDHC card 用, フロント I/O
- 2 x UART デバッグ/プログラミング 用 および オプションの RS-232 または RS-485
- ネットワーク
- 接続
- RJ45 フロントポート (integrated magnetics), 1000BASE-T, 100BASE-TX, 10BASE-T,
Energy Efficient Ethernet (EEE)
- オプション 絶縁 RS-232 または RS-485 インタフェース RJ45 フロントパネル・ジャック (メザニン・モジュール SUG または
SUH)
- ワイヤレス
- Wi-Fi 6 IEEE 802.1ax 最大 2.4Gbps デュアル・バンド 2x2 160MHz (SMA アンテナ フロントコネクタ)
- Bluetooth 5 (SMA アンテナ フロントコネクタ)
- スイッチング
- 1 x 2.5 Gigabit Ethernet (SERDES) in use for mezzanine connector
- Switch host management for unmanaged Embedded Blue GbE switch solutions
- オプション AVB/TSN プロトコル・スタック (AVNU 適合) 利用可能
- Available as stacked assembly in a common box e.g.:
- AL110 (5 ポート M12-X GbE スイッチ AC370 と共に)
- AL210 (8 ポート スイッチ AC370 と共に)
- AL230 (8 ポート PoE+ スイッチ AC370 と共に)
|
- エコシステム
- OS: Ubuntu 22.04 LTS または それ以降
- Kernel: 6.1.26 LTS または それ以降
- HTML Web サーバ
- オプション
- AVB/TSN support for AC370 controlled Ethernet switch boxes e.g. AL210,
AL230
- OpenWRT (replaces Ubuntu OS, AL210, AL230)
- AVB/TSN w. OpenWRT (AL210, AL230)
- AP (restriction w. Intel AX210 Wi-Fi 6 - requires other active APs detected/scanned)
- EdgeFarm (Ci4Rail, WiP)
- 開発者
- JTAG ポート (on-board pin header) ソフトウエア/ハードウエア デバッグに最適
- UART1 wired to USB Type-B front receptacle via FT234XD for diagnosis and
programming
- USB UART ドライバ スイート (FTDI web サイト)
- アプリケーション
- 産業ネットワーク - IIoT (Industrial Internet of Things）
- 産業 ファクトリー 及び 建設 オートメーション
- 過酷環境
- エッヂコンピューティング
- 輸送
- AP ルーター
- マルチプロトコル・ゲートウエイ
- Host management for networking (AVB/TSN)
- AC370 can be combined with unmanaged Embedded Blue switch solutions via
2.5GbE I/F
- 電源
- DC 入力, 9-57V (12/24/48VDC)
- 定格消費電力 15W
- Fast acting chip fuse (PCB soldered type - no replacement on-site)
- 逆極性保護
- ESD 保護 (TVS)
- コモンモード入力フィルタ
- M12 フロント電源コネクタ
- オプション 4-position ターミナルブロック 3.50mm pitch スクリューロック DC 電源入力
- 耐環境性能
- ドイツにて設計および製造
- ISO 9001 認証品質
- 長期供給可能
- 堅牢・過酷環境ソリューション
- Conformal Coating, sealing, underfilling 対応可能
- RoHS compliant
- 動作温度範囲 0℃ 〜 +70℃ (商用範囲)
- 動作温度範囲 -40℃ 〜 +85℃ (産業用温度範囲・温度拡張)
- 保存温度範囲 -40℃ 〜 +85℃, max. Gradient 5℃/min
- 湿度 5% 〜 95% RH 結露無
- 高度 -300 〜 +3000m
- 衝撃 15g 0.33ms, 6g 6ms
- 振動 1g 5-2000Hz
- EC 規制 EN55035, EN55032, EN62368-1 (CE)
- 保護等級 EN60529 IP20
- MTBF 78.0 年 (MIL-HDBK-217F, SN29500 @+40 ℃)
|
