   ■STEVIE

STEVIE : NVIDIA Jetson AGX Xavier 用キャリアボード

   STEVIE は、 NVIDIA Jetson AGX Xavier モジュール用のデータ収集回路を備えた低コスト高性能キャリアボードです。


STEVIE     STEVIE and Jetson AGX Xavier
STEVIE トップビュー

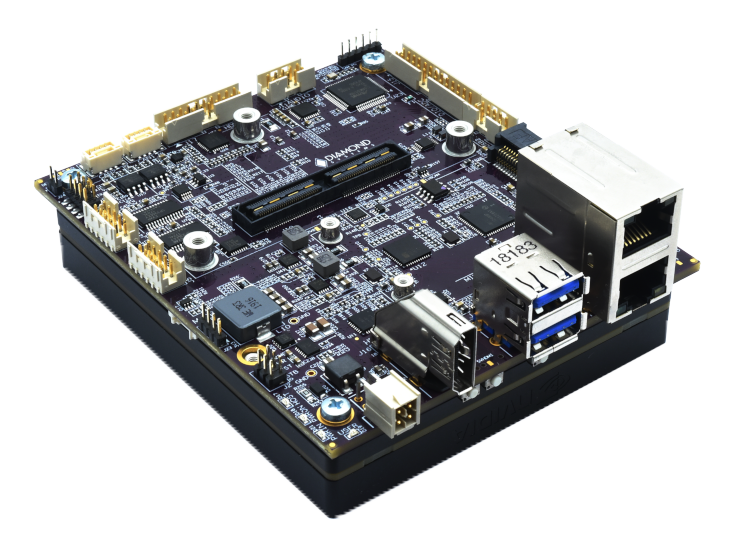

NVIDIA Jetson AGX Xavie モジュールを取り付けた STEVIE


   STEVIE は、NVIDIA Jetson AGX Xavier コンピューターモジュール用のコンパクトで低コストのキャリアボードソリューションを提供します。STEVIE の寸法は、92 x 105mm で AGX Xavier モジュール(87 x 100mm)よりわずかに大きいだけです。多数の I/O を提供し、フルサイズ 2280 M.2 をサポートする最小サイズのモジュールです。
また、NVIDIA Jetson AGX Xavier 組み込みコンピューターモジュールを利用して、AI、機械学習、画像処理、その他の計算集約型タスクに比類のないパフォーマンスを提供します。

   Xavier モジュールは 、最大30 TeraOps のパフォーマンス(1秒間に3 x 10の30乗回の命令実行、最大30ワットの消費電力の場合)を実現します。
また、10ワットまたは15ワットの消費電力低減を必要とするアプリケーションにスケーラブルなパフォーマンスを提供します。 このモジュールは、512-core Volta GPU Tensor Cores アクセレレータ付で 32 TOPs で実行されて、これまでにない高性能 AI を搭載した自律型マシンを実現します。 サイズは、 87 x 100mm で他の Jetson モジュールよりわずかに大きくなります。

   多くの I/O は、商用のパネル I/O コネクタを使用してボードのフロントエッジに沿って配置されています。 これにより、内部ケーブルが少なくなり、システム全体のコストとサイズが削減されています。
PCIe ミニカードと M.2 ソケットを使用すると、フラッシュディスクと I/O 拡張モジュールをインストールして、特定のアプリケーションに合わせて STEVIE をカスタマイズできます。

   STEVIE は、低コストでコンパクトなサイズを必要とする一般的な商業/産業環境の NVIDIA Jetson Xavier アプリケーションに最適です。
高度な堅牢性または、より高度な I/O が必要なモバイルおよび屋外アプリケーションについては、PCIe/104 I/O 拡張を備えた ELTON キャリアボードをご覧ください。


STEVIE

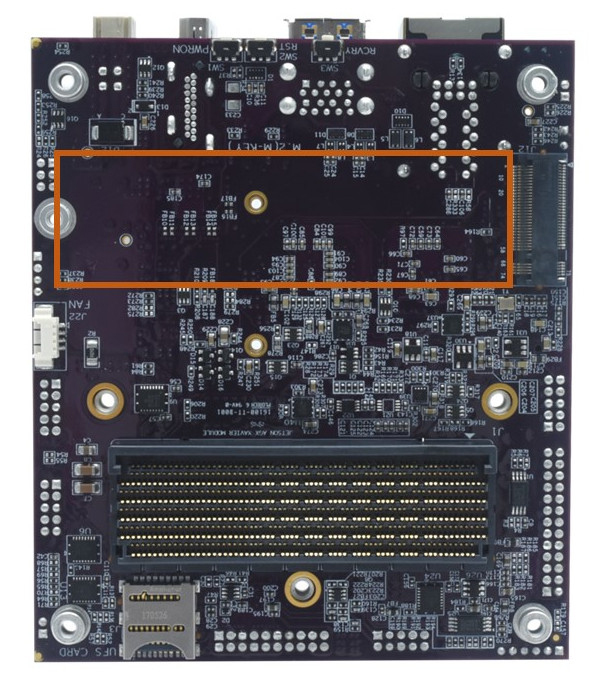

M.2 2280 ソケット STEVIE ボトムビュー

STEVIE ブロック図

STEVIE Blok Diagram


データ収集

Data Acquisition GUI

   内蔵データ収集回路は、最大 1MSPS の12ビット A/D、12ビット D/A、および 3.3V GPIO を提供します。
フリーC言語プログラミングライブラリは、アプリケーション開発を簡素化します。 GUI コントロールパネルは、プロセスの制御と監視、およびすぐに実行できるデータログ機能を提供します。



CK-STV-01 ケーブルキット

このケーブルキットのケーブルは個別販売はありません。

Stevie Cable Kit


CK-STV-01 ケーブルキットには次のケーブルが含まれています

 No.  数  ケーブル  説明
 1  1  6980524  ケーブルバッテリー Hdr 1.25mm
 2  1  6980601  デュアルシリアル、ラッチ、2x DB9M
 3  1  6980602  デュアル USB 2.0
 4  1  6980605  HDMI ケーブル
 5  1  6980606  DAQ ケーブル
 6  1  6980608  オーディオケーブル 2mm 〜 3x3.5mm
 7  1  6981182  CANbus 2.0 ケーブル
 8  1  6981507  電源ケーブル



利用可能なモデル

  • STV-BB01 : Jetson AGX Xavier コンピューターモジュール用 STEVIE キャリアボード

ケーブルおよびアクセサリー

  • CK-STV-01 : CK-STV-01 ケーブルキット
