  ■Pluto 主な特徴
Pluto


写真をクリックすると拡大写真をご覧になれます。

Pluto は, CPU を選択可能な EXT フォームファクタの堅牢シングルボードコンピュータです。
サポート CPU は, Intel Atom E3845 quad core (1.91GHz), AMD G-T56N (1.65GHz), AMD G-T40N (1.0GHz) です。
システムメモリ最大 8GB DDR3 SDRAM, 2x 10/100Base-T , 4 USB 2.0, 1 RS-232/422/485 serial ポート, 3 RS-232 serial ポート, VGA, LVDS, SDVO などを搭載しています。
動作温度範囲は -40 ℃ 〜 +85 ℃ または -20 ℃ 〜 +71 ℃ (温度拡張)( CPU に依存します)に対応しています。
RoHS に適合しています。



PDF  PDFカタログ(282KB)
見積り依頼
AWPluto-1 200630
  1. サポート CPU
    • Intel Atom E3845 quad core, 1.91 GHz
    • AMD Fusion G-T56N, 1.65 GHz
    • AMD Fusion G-T40N, 1.0 GHz
  2. メモリ
    • 最大 8GB DDR3 SO-DIMM SDRAM
  3. ディスプレイ(オプション)
    • LVDS LCD
    • VGA CRT
    • TV 出力
    • SDVO インタフェース
  4. USB ポート
    • 4 USB 2.0 ポート
  5. シリアルポート
    • 1 RS-232/422/485 port (COM 2)
    • 3 RS-232 ports (COM 1, 3, 4)
  6. ネットワーク
    • 1 10/100Base-T Ethernet from ETX CPU
    • 1 10/100Base-T Ethernet from Realtek 8103EL on baseboard
  7. マスストレージ
    • 2 SATA ポートサポート, 1 デバイス毎
    • 1 IDE ポートサポート, 2 IDE devices including
    • CompactFlash IDE Type II socket
  8. キーボード/マウス
    • PS/2
  9. パラレル及びフロッピー
    • シェアード・パラレル
    • フロッピー インタフェース
  10. オーディオ
    • AC'97 オーディオ・コーデック; マイク入力, line in/out
  1. ウォッチドッグ・タイマー
    • Non-maskable interrupt or reset modes
  2. デジタル I/O
    • 8 ライン
  3. その他 I/O
    • SMBus, IrDA インタフェース
  4. I/O 拡張
    • PC/104-Plus (ISA + PCI) インタフェース
  5. 形状
    • ETX フォームファクタ, 114mm x 95mm x 28mm
  6. 重量
    • 328 g (ヒートスプレッダー含む)
  7. 電源
    • 電源入力: 5VDC +/- 5%
    • 消費電力:
      • PLT-E3845-xG: 14.7WW typ.
      • PLT-E3825-xG: 11.8W typ.
      • PLT-T40N-xG: 11W typ.
      • PLT-T56N-xG: 16.1W typ.
  8. 動作温度範囲
    • -40 ℃ 〜 +85 ℃ または -20 ℃ 〜 +71 ℃ モデルに依存します
  9. 冷却方式
    • 伝導冷却式 ヒートスプレッダー
  10. 動作湿度範囲
    • 0-95% 結露無
  11. 衝撃および振動
    • MIL-STD-202G 適合
  12. BIOS
    • UEFI または Insyde BIOS モデルに依存します
  13. RoHS 適合

Pluto

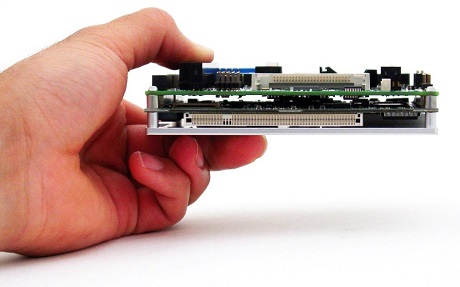

サイドビュー


Pluto Pluto

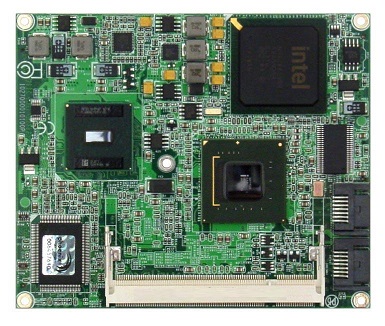

トップ ビュー

ボトム ビュー

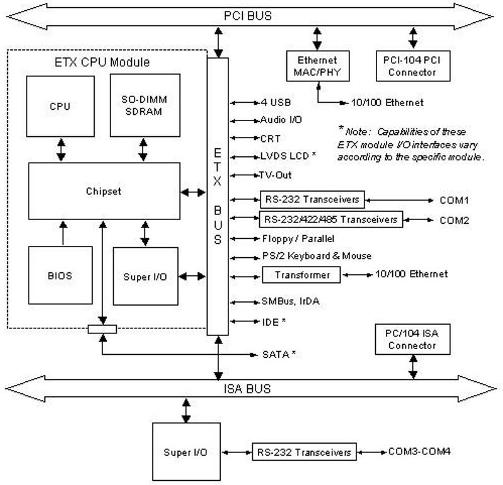

システムブロック図

システムブロック図
