  ■JUPITER-MM-5000 主な特徴


JUPITERMM5000


写真をクリックすると拡大写真をご覧になれます。
JUPITER-MM-5000 は, 最大 218W PC/104-Plus DC/DC 電源モジュールです。
動作温度範囲は -40℃〜+85℃ (温度拡張) で堅牢な設計で、過酷な環境のアプリケーションに適しています。








PDF  PDFカタログ（353KB）
見積り依頼
AWJUPITERMM5000-1 210226
  1. 入力
    • 入力電圧: 7 - 34 VDC
    • 入力保護: Over / under voltage, reverse polarity, surges, transients, reflected noise
  2. 出力
    • 出力電圧/電流
      • +5V at 20A max.
      • +12V at 8A max.
      • +3.3V at 5A max.
      • +5V standby at 1A max.
      • +3.3V standby at 0.1A max.
    • 出力保護: 電流リミット、回路ショート保護
    • 負荷調整: +-0.8%, Vmin to Vmax, 0-100% load on all output, -40℃ 〜 +85℃, 0.35% maximum output voltage droop at 5V output, 0-20A load, Vin = 12V, TA = 25℃
    • 出力リプル
      • 44mV peak-to-peak max.
      • 12mV peak-to-peak at 5V output, 0-20A load, Vin = 12V, TA = 25℃
    • 効率: 92-94% at 5V output, 0-20A load, Vin = 12V, TA = 25℃
    • Transient load response: +/-72mV at 5V output, 25-75% load step, 2.5A/usec ramp rate, Vin = 24V, TA = 25℃
    • 温度安定性: +/-0.5% at 5V output, 10A load, Vin = 24V, TA = -40℃ 〜 +85℃
  1. オン/オフ
    • Remote or programmable on/off logic input
  2. Bus 接続オプション
    • 16-bit stackthrough ISA bus
    • 32-bit PCI bus
  3. 動作温度
    • -40℃ 〜 +85℃ (温度拡張)
  4. 動作湿度
    • 5% 〜 95% 結露無
  5. 形状
    • 90 x 96mm
    • PC/104
    • not including screw terminals
    • Maximum height 11mm above PCB top surface
  6. 重量
    • 179g ヒートシンク付
    • 230g ヒートスプレッダ付
  7. RoHS 適合


モデル



Model Description
JMM-5312-APDRK 218 Watt DC/DC power supply, +5V/+12V/+3.3V/standby voltages, advanced system controller, PC/104-Plus, heat sink
JMM-5312-ADRK 218 Watt DC/DC power supply, +5V/+12V/+3.3V/standby voltages, advanced system controller, PC/104, heat sink
JMM-5312-APDRH 218 Watt DC/DC power supply, +5V/+12V/+3.3V/standby voltages, advanced system controller, PC/104-Plus, heat spreader
JMM-5312-ADRH 218 Watt DC/DC power supply, +5V/+12V/+3.3V/standby voltages, advanced system controller, PC/104, heat spreader
JMM-5012-APK 196 Watt DC/DC power supply, +5V/+12V, PC/104-Plus, heat sink
JMM-5012-AK 196 Watt DC/DC power supply, +5V/+12V, PC/104, heat sink
JMM-5012-APH 196 Watt DC/DC power supply, +5V/+12V, PC/104-Plus, heat spreader
JMM-5012-AH 196 Watt DC/DC power supply, +5V/+12V, PC/104, heat spreader
JMM-5000-APK 100 Watt DC/DC power supply, +5V, PC/104-Plus, heat sink
JMM-5000-AK 100 Watt DC/DC power supply, +5V, PC/104, heat sink
JMM-5000-APH 100 Watt DC/DC power supply, +5V, PC/104-Plus, heat spreader
JMM-5000-AH 100 Watt DC/DC power supply, +5V, PC/104, heat spreader

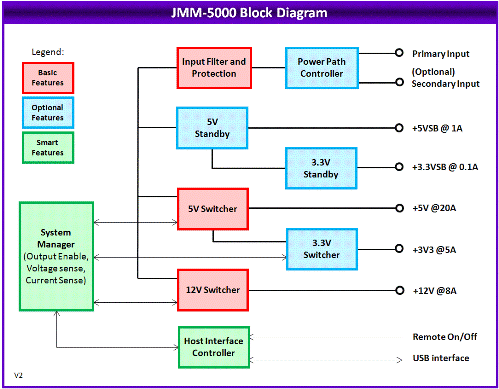

システムブロック図

システムブロック図
