| ■JETBOX-floyd |
JETBOX-floyd : NVIDIA Jetson Nano / NX AI エッジコンピューティング・プラットフォーム
|
| |
|
|
JETBOX-floyd は、 NVIDIA Jetson Xavier NX モジュールまたは Jetson Nano モジュール用の
FLOYD キャリアボードを頑丈な筐体に組み込んだ AI エッジコンピューティング・プラットフォームです。
イーサネット、HDMI、USB3.0 および USB2.0、WIFI、BT へのアクセスを提供します。片側は、ヒートシンクの冷却専用です。
|
| |
FLOYD 製品構成
|
| Feature |
JB-FLD-NAO-01 |
JB-FLD-NAO-02 |
JB-FLD-XNX-01 |
JB-FLD-XNX-02 |
| Jetson module |
Nano |
Nano |
Xavier NX |
Xavier NX |
| Gigabit Ethernet |
2 |
1 |
2 |
1 |
| PoE |
Both ports |
No |
Both ports |
No |
| HDMI |
2 |
1 |
2 |
1 |
| Camera CSI 4-lane |
3 |
3 |
3 |
3 |
| USB 3.0 |
1 |
1 |
1 |
1 |
| USB 2.0 |
2 |
2 |
2 |
2 |
| M.2 2280 socket |
PCIe x1 |
PCIe x4 |
PCIe x1 |
PCIe x4 |
| Minicard socket |
Full size PCIe + USB |
No |
Full size PCIe + USB |
No |
| SD card |
Yes |
Yes |
Yes |
Yes |
| GPIO 3.3V |
8 |
8 |
8 |
8 |
| Serial |
2x RS-232/422/485 |
1x RS-232 1x RS-232/485 |
2x RS-232/422/485 |
1x RS-232 1x RS-232/485 |
| CAN 2.0 |
No |
No |
1 |
1 |
|
| |
| |

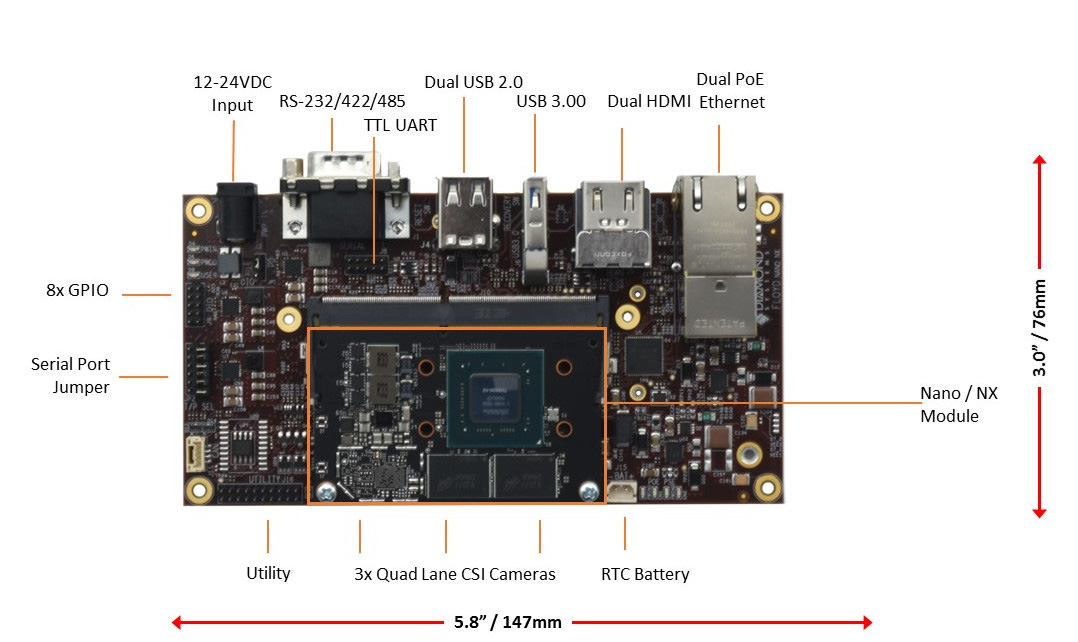

トップビュー
|
|

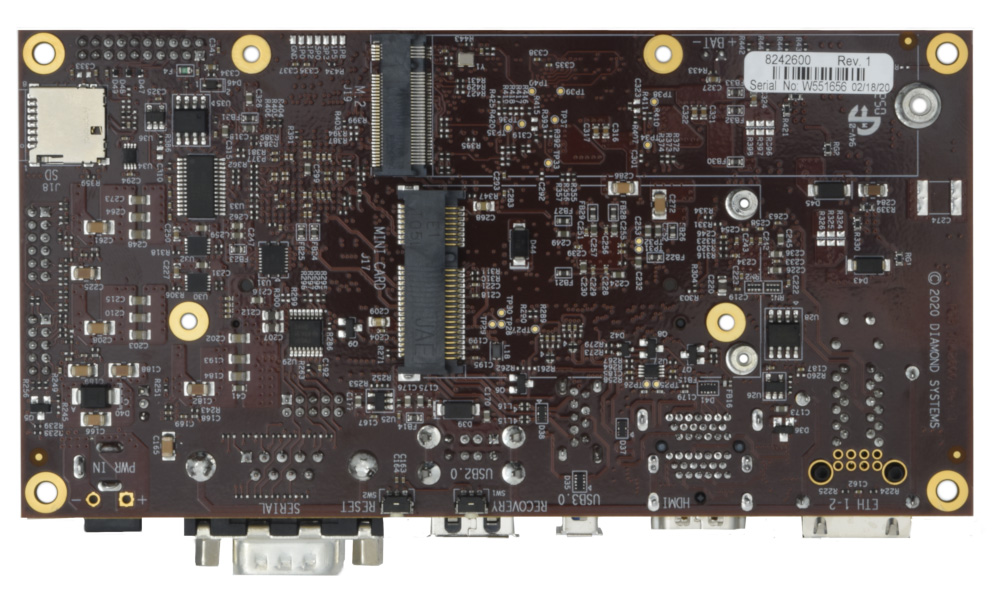

ボトムビュー
|

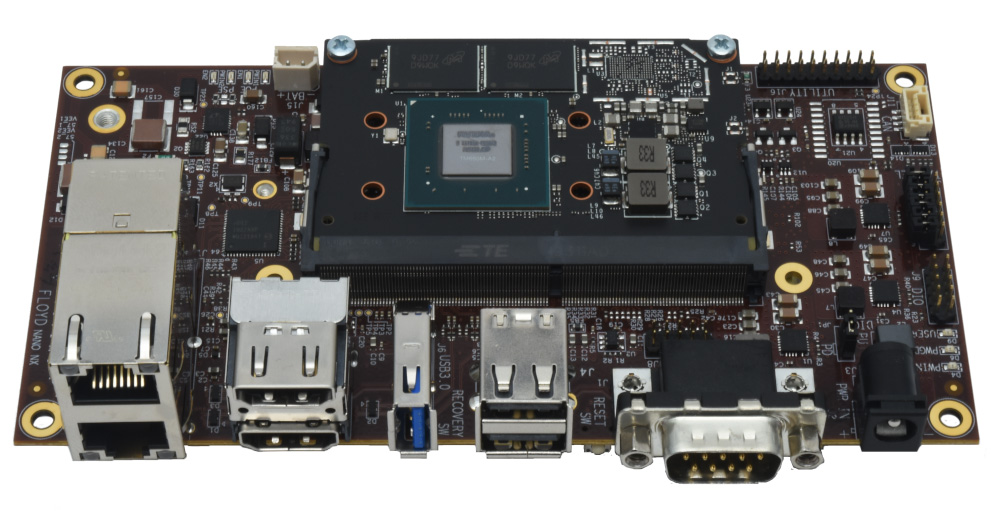

FLOYD キャリアボード (147mm x 76mm)
|
|
| |
|
FLOYD キャリアは、NVIDIA Jetson NanoとXavier NXモジュールの両方をサポートします。
インターフェイス回路、すべてのモジュール機能用の I/O コネクタ、カメラインターフェイス、電源、および追加の I/O を提供することで、Jetson
Nano および Xavier NX モジュールを完全な組み込みシステムに変換します。
カメラ入力、2 x PoE ギガビットイーサネットポート、2 x MIPI/CSI 2/4-lane コネクタ、1 x USB 3.0 ポート、MiniCard、 M.2
、 Micro SD カードソケットなどの拡張 I/O 、ストレージなどをサポートします。
|
| |
FLOYD キャリアボード主な特徴
- 形状: 147mm x 76mm
- 入力電圧: 12-24VDC
- 消費電力: 4.0W @ 24VDC 入力 (無負荷,Jetson モジュール含まず)
- 2 PoE+ 10/100/1000Mbps Ethernet ポート, dual RJ-45 magjack
- 1 HDMI 2.0a/b (directly from the module with audio)
- 1 HDMI 2.0a/b (derived from Nvidia module DP port)
- 1 USB 3.0, Type A
- 2 USB 2.0, dual Type A
- 8 Digital IO (using USB to GPIO bridge)
- 2 RS-232/422/485 シリアルポート
- 3 dual/quad-lane MIPI/CSI カメラポート
エクスパンション/マスストレージ
- 1 PCIe minicard ソケット
- M.2 PCIe ソケット
- 1 Micro-SD ソケット
|
| |
 |
| |
FLOYD ブロック図
|
 |
| |
| CK-FLD-01 ケーブルキット |
| No. |
数 |
ケーブル |
説明 |
| 1 |
1 |
6980539 |
GPIO ケーブル |
| 2 |
1 |
6980540 |
セカンドシリアルポート用のシリアルポートケーブル |
| 3 |
1 |
6981182 |
ケーブル, 1DB9M to GH Conn Crimp |
|
| |
| |
|
|
 |
|
|
|
AWJETBOXfloyd-2 210430 |
|
 |
PDFカタログ（414KB）
