  ■IR104-PBF 主な特徴
IR104-PBF


写真をクリックすると拡大写真をご覧になれます。

IR104-PBF は、20 チャンネル光学的絶縁入力およびリレイ出力 PC/104 モジュールです。
動作温度範囲は -25℃〜+70℃ (温度拡張) で堅牢な設計で、過酷な環境のアプリケーションに適しています。
RoHS 規格適合です。










PDF  PDFカタログ(130KB)
見積り依頼
AWIR104PBF-1 200929
  1. 光学的絶縁入力
    • 入力数: 20 光学的絶縁入力
    • 入力電圧:3-24V AD or AC
    • 入力インピーダンス: 2.8k オーム
  2. リレイ出力
    • 出力数: 20 リレイ出力
    • リレイタイプ:SPST (Form A)
    • 最大電圧:150VDC, 250 VAC
    • 最大電流: 5A AC or DC (30VDC max)
    • 最大パワー: 150W, 1250VA
    • 接点抵抗: 30m オーム initially
    • UL rating: 5A/30VDC or 250VAC 1/10HP 120VAC
    • 継電器動作時間
      • オペレイト : 6ms
      • リリース : 3ms
  1. I/O コネクタ
    • 入力: 2x20 ピン ヘッダ, 0.1" 間隔
    • 出力: Dual 1x20 detachable screw terminals
  2. パワー
    • 5V @ 110mA typ (all relays off)
  3. 動作温度
    • -25℃ 〜 +70℃
  4. 形状
    • PC/104 90mm x 96mm (高さ max. 0.492")
  5. 重量
    • 90 g
  6. MTBF
    • 57,450 h
  7. RoHS 規格適合

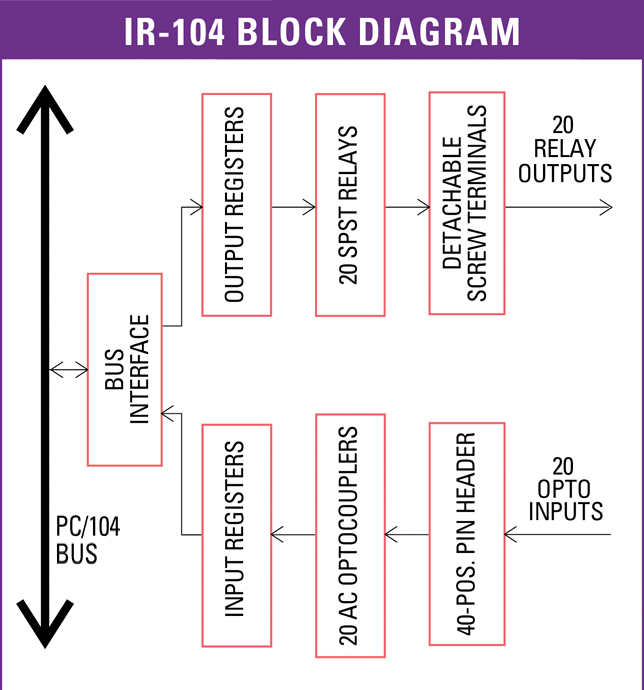

システムブロック図

システムブロック図
