  ■Helix 主な特徴
Helix


写真をクリックすると拡大写真をご覧になれます。

Helix は、 DMP 社 dual core SoC Vortex86DX3 (1GHz) プロセッサを搭載した PC/104 フォームファクターの堅牢なシングルボードコンピュータです。オンボードで半田付けされた最大 2GB DDR3 DRAM, 3 または 4 x USB 2.0 ポート, 2 x RS-232/422/485 および 2 x RS-232 シリアルポート,1 x Gigabit Ethernet, 1 x 10/100Mbps Ethernet, 1 x SATA ポート, 1 x mSATA ソケット, 24-bit dual channel LVDS LCD, VGA CRT, HD オーディオ, PCIe MiniCard ソケットなどを搭載しています。
動作温度範囲は -40 ℃ 〜 +85 ℃ (温度拡張)に対応しています。
RoHS 規格準拠しています。











PDF  PDFカタログ(333KB)
見積り依頼
AWHelix-1 200430
  1. プロセッサー
    • 1.0GHz dual core DMP Vortex86DX3
  2. メモリ
    • 最大 2GB オンボード 64-bit DDR3 SDRAM
  3. ディスプレイ
    • 24-bit dual channel LVDS LCD フラットパネル
    • VGA CRT
    • 最大解像度
      • LVDS: 1920 X 1080 画素
      • VGA: 1920 X 1080 画素
      • dual display mode: 1280 x 1024 画素
  4. USB ポート
    • 3 x USB 2.0 (D model); 6 x USB 2.0 (A model)
  5. シリアルポート
    • 2 x RS-232/422/485 および 2 x RS232
  6. ネットワーク
    • 1 x 10/100Base-T イーサネット
    • 1 x Gigabit イーサネットポート
  7. マスストレージ
    • 1 x SATA 1.5Gbps ポート外部 HDD 用または SATA DOM
    • 1 x mSATA ポート PCIe MiniCard と共用
  8. アナログ入力
    • 16 x 16-bit
  9. 入力レンジ
    • ± 10V, ± 5V, 0-10V, 0-5V プログラマブル
  10. サンプルレイト
    • 最大 100KHz
  11. オンボード FIFO
    • 2048 サンプル, プログラマブル閾値
  12. DAQ キャリブレーション
    • 自動キャリブレーション値を EEPROM に保存
  13. アナログ出力
    • 4 x 16-bit
  14. 出力レンジ
    • 0-5V, 0-2.5V プログラマブル
  1. デジタル I/O
    • 27 プログラマブルライン (A model)
    • 16 プログラマブルライン (D model)
  2. PWM
    • 4 24-bit pulse width modulators
  3. カウンタ/タイマー
    • 8 x 32-bit カウンタ/タイマー
  4. オーディオ
    • HD Audio ALC892 CODEC with stereo line out, line in and microphone
  5. WDT
    • プログラマブル・ウォッチドッグ・タイマー 0-255 秒
  6. 拡張ソケット
    • PCIe MiniCard ソケット mSATA と共用
  7. 拡張 Bus
    • PC/104 (ISA) stackable I/O expansion
  8. 電源
    • 5 V ± 5%
    • 消費電力
      • 7.5W idle (without DAQ)
      • 10.5W idle (with DAQ)
  9. 動作温度範囲
    • -40 ℃ 〜 +85 ℃
  10. 衝撃
    • MIL-STD-202G 互換
  11. 振動
    • MIL-STD-202G 互換
  12. 形状
    • 102mm x 102mm
  13. 重量
    • 70.8g ヒートシンク含む
  14. RoHS 準拠

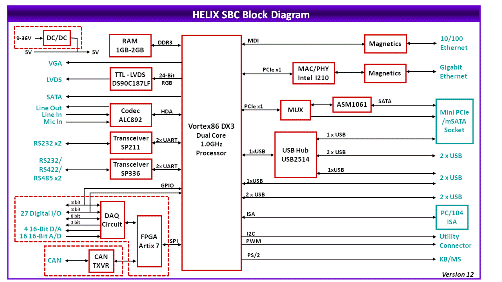

システムブロック図

システムブロック図

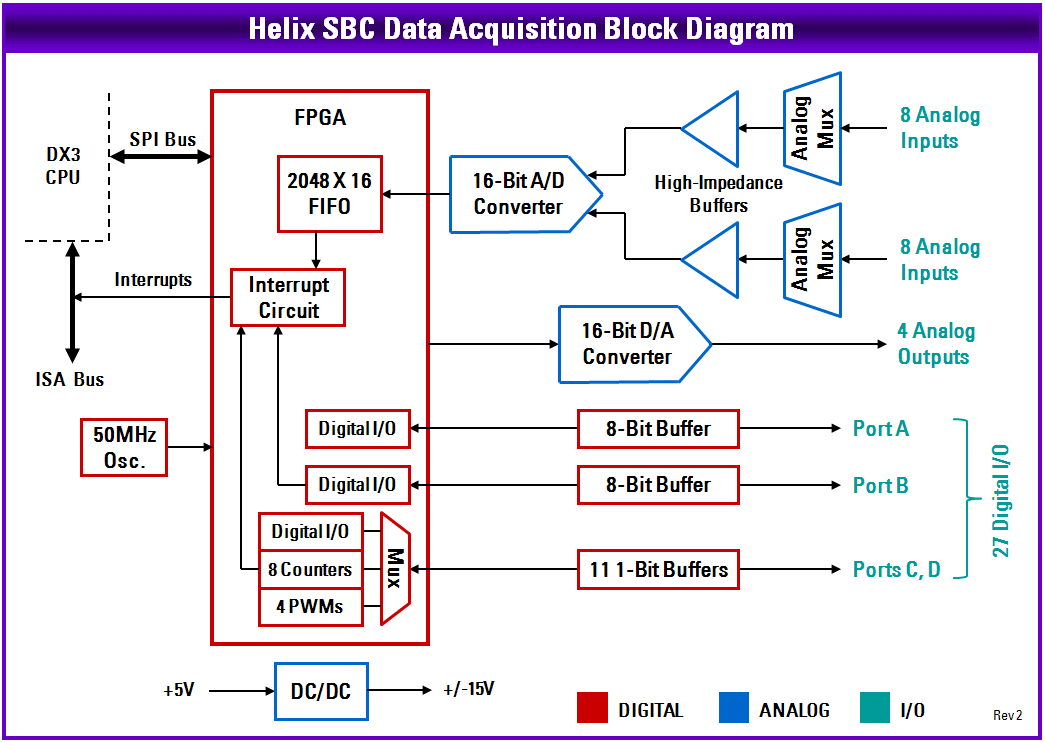

データ収集ダイアグラム

データ収集ダイアグラム

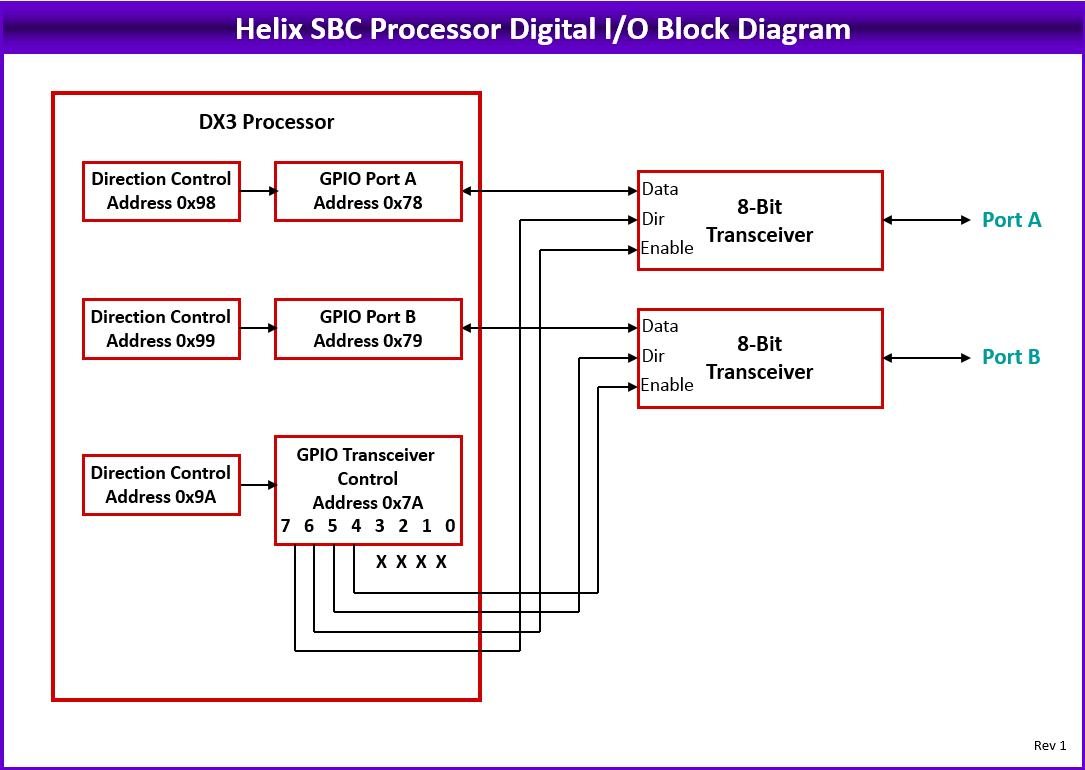

デジタルI/Oダイアグラム

デジタルI/Oダイアグラム
