  ■GPIO-MM 主な特徴
GPIOMM

写真をクリックすると拡大写真をご覧になれます。

GPIO-MM は、48 ライン デジタル I/O + カウンタ/タイマ (GMM ピンアウト)の PC/104 モジュールです。
動作温度範囲は -40℃〜+85℃ で堅牢な設計で、過酷な環境のアプリケーションに適しています。
RoHS 規格適合です。








PDF  PDFカタログ(331KB)
見積り依頼
AWGPIOMM-1 200831
  1. ベース FPGA
    • Xilinx Spartan II, 200,000 gates, 40K RAM bit
  2. 入力クロック
    • 40 MHz
  3. FPGA コード・ストレージ
    • フラッシュ・メモリ, JTAG 経由でフィールドアップデート可能
  4. ID インジケータ
    • 8-bit LED, FPGA コード・パーソナリティ表示
  5. I/O ピン数
    • 100 ピン, 48 buffered
    • GMM ピンアウト
  6. プログラマブル・デジタル I/O
    • 48 using 8255 cores
  7. 方向固定 I/O
    • 8 固定入力および 8 固定出力
  8. カウンタ/タイマ
    • 10 16-bit, using 9513 cores
  9. 最大カウンタ周波数
    • 40 MHz
  1. カウンタ モード
    • Counter, rate/square-wave generator, programmable one-shot,hardware/software triggered strobe
  2. 出力電流 バッファド I/O
    • Logic 0: 64mA max per line
  3. 出力電流 固定 I/O および 固定カウンタ/タイマ
    • ±24mA max
  4. 形状
    • 90.17mm x 95.89mm ( 3.55" x 3.775" )
    • PC/104 form factor
  5. PC/104 バス
    • 16-bit stackthrough ISA bus
  6. 電源電圧
    • +5VDC +/-5%
  7. 動作温度
    • -40℃ 〜 +85℃
  8. RoHS 規格適合

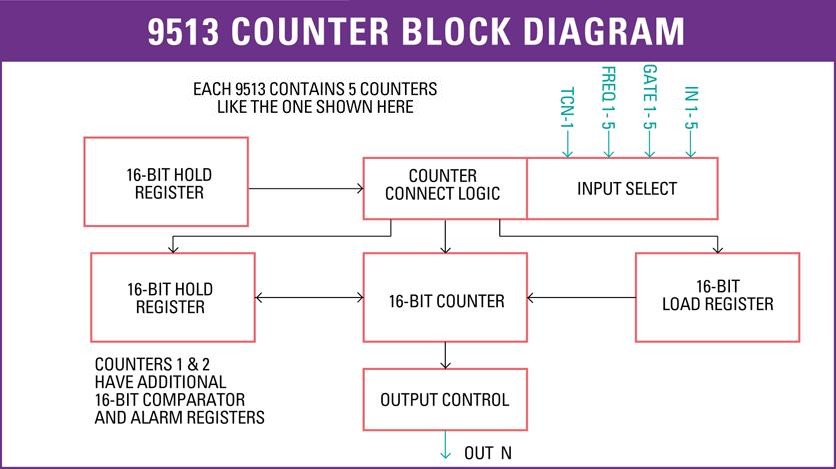

9513 カウンタ/タイマ ブロック図

9513 カウンタ/タイマ ブロック図

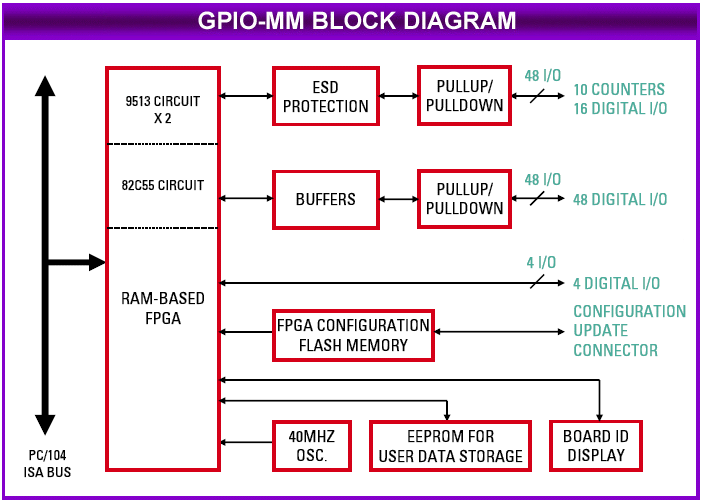

システムブロック図

システムブロック図
