GEMINI + COM + memory + heat spreader
GEMINI キャリアボード
 写真をクリックすると拡大写真をご覧になれます。
|

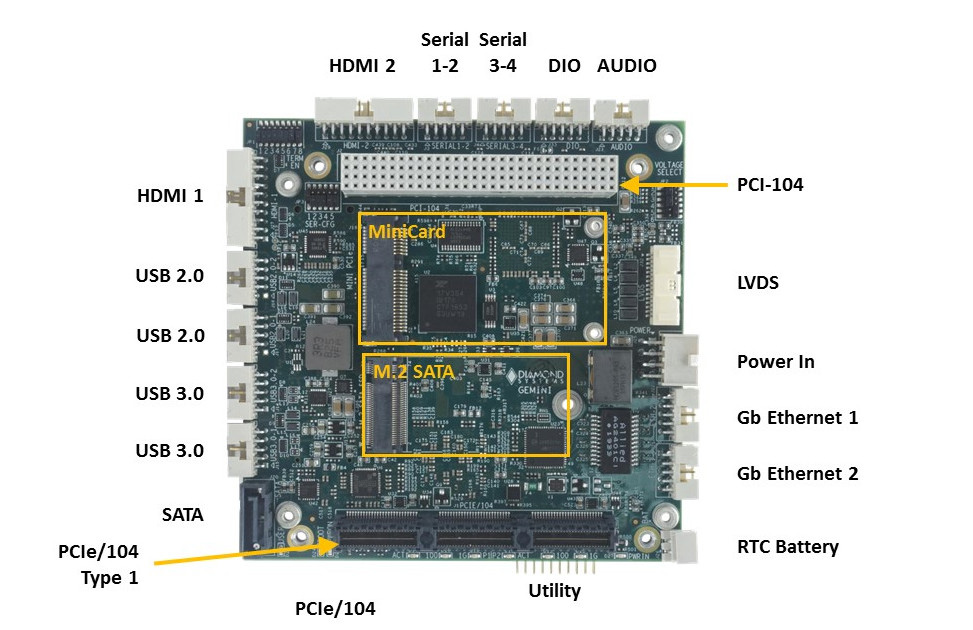

GEMINI は、 Intel Core i7 8th Gen WL8665UE 2133MHz プロセッサを搭載した SBC 及び COM
Express キャリアボード (PCI/104-Express I/O 拡張付)です。
メモリ16/32GB SODIMM (WL COM), 3 x 独立 HDMIx 2 / LVDSx 1 ディスプレイ, 2x Gigabit,
2x USB 3.0, 4 x USB 2.0, 4 x RS-232/422/485 シリアルポート, SATA ( m.2 2242 socket,
PCIe / USB MiniCard socket ) などを搭載しています。
動作温度範囲は -40 ℃ 〜 +85 ℃ (温度拡張,伝導冷却式)に対応しています。
|
 |
AWGEMINI-1 200529 |
- プロセッサー
- Intel Core i7 8th Gen 8665UE Whiskey Lake , 2133MHz
- チップセット
- メモリ
- グラフィックス
- 3 独立 ディスプレイ
- 2x HDMI , 最大解像度 4096 x 2304 @ 60Hz, 24 bpp
- 1x LVDS , 最大解像度 1920 x 1200 @ 60Hz, 24 bpp
- Ethernet
- 2x Gigabit ポート : 1 10/100/1000Mbps (from COM module) 及び 1 10/100/1000Mbps
(via I210 Ethernet controller on carrier)
- USB
- 2x USB 3.0 及び 4x USB 2.0, ( optional USB support via PCIe Minicard )
- シリアル
- 4x multiprotocol RS-232/422/485 ( through SP336 )
- オーディオ
- HDA audio to analog audio converter
- デジタル I/O
- 8 ライン, プログラマブル・インアウト・デジタル I/O, 論理レベル 3.3V
|
- マスストレージ

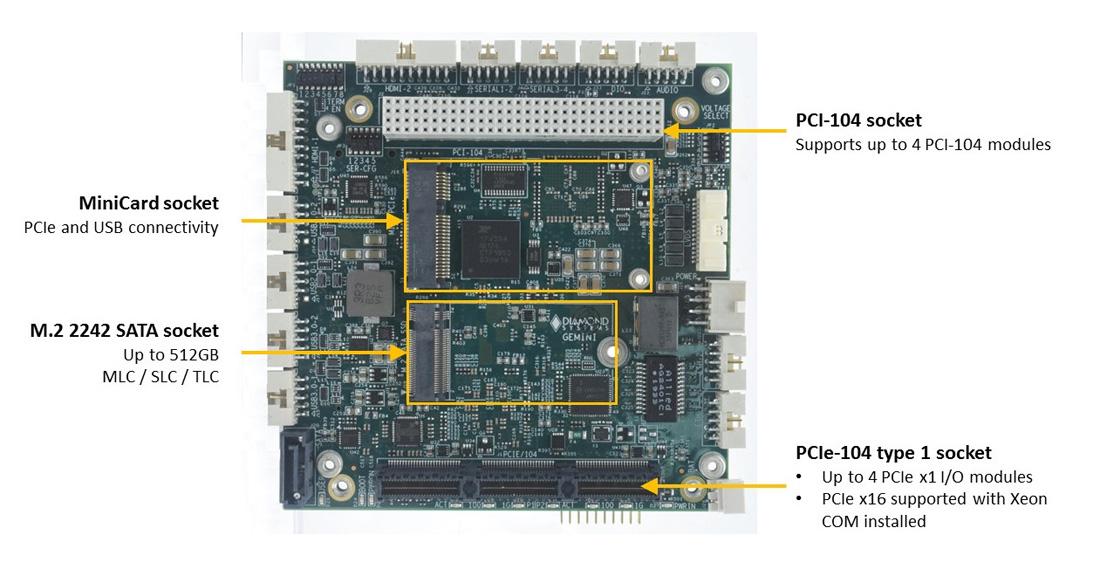

- 標準 SATA, m.2 2242 socket, PCIe / USB MiniCard socket
- セキュリティ
- TPM module Infineon SLB 9670XQ2.0 on carrier (installed COM may also have
TPM)
- 拡張
- PC/104-EXPRESS: 4 PCIe x1 ports, 1x PCIe x16, 1x USB2.0, and 4-slot PCI
support
- 形状
- 重量
- 281g ( complete assembly with WL COM and heat spreader )
- 冷却方式
- 電源
- 入力電圧範囲: 16 - 34 VDC
- 消費電力:
- キャリアボード単体: 2.4 W
- キャリアボード + WL COM + 16GB RAM: 10.2 W
- Vin = 28VDC
- 動作温度範囲
- -40 ℃ 〜 +85 ℃ (carrier board and WL COM; final system capability depends on the installed COM)
|
