DIAMOND SYSTEMS

  ■DS-MPE-SER4OPT 主な特徴
DSMPESER4OPT


写真をクリックすると拡大写真をご覧になれます。

DS-MPE-SER4OPT は、4 光学絶縁 シリアルポート PCIe MiniCard モジュールです。
動作温度範囲は -40℃〜+85℃ (温度拡張) で堅牢な設計で、過酷な環境のアプリケーションに適しています。
RoHS 規格適合です。










PDF  PDFカタログ(257KB)
見積り依頼
AWDSMPESER4OPT-1 201130
  1. シリアルポート
    • ポート数: 4
    • プロトコル: RS-232/485 on each port, configured in pairs
    • 最大ボーレート
      • RS-232: 1Mbps
      • RS-485:10Mbps
    • ターミネーション: RS-485 ジャンパー選択可
    • UART: Quad XR17V354, PCIe インタフェース付
    • FIFO: 256-byte TX/RX
    • トランシーバ: SP330 マルチモード
    • 絶縁: +/-500V input/output
  2. 電源電圧
    • +3.3VDC +/-5%
  3. 消費電力
    • 0.462W @ 3.3V
  1. 動作温度
    • -40℃ 〜 +85℃ (温度拡張)
  2. 動作湿度
    • 5% 〜 95% 結露無
  3. 形状
    • PCIe MiniCard full size
    • 50.95 x 30mm
  4. 重量
    • 8.5g
  5. ソフトウエア・ドライバ
    • Windows
    • Linux
  6. RoHS 規格適合

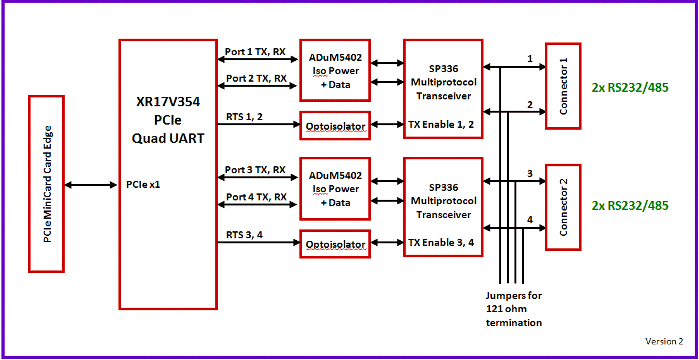

システムブロック図

システムブロック図
