  ■DS-MPE-GPIO 主な特徴
DS_MPE_GPIO


写真をクリックすると拡大写真をご覧になれます。

DS-MPE-GPIO は、36 チャンネル・デジタル I/O PCIe MiniCard モジュールです。
動作温度範囲は -40℃〜+85℃ (温度拡張) で堅牢な設計で、過酷な環境のアプリケーションに適しています。
RoHS 規格適合です。






PDF  PDFカタログ(244KB)
見積り依頼
AWDSMPEGPIO-1 201030
  1. DIO 数
    • 36
  2. プルアップ/プロダウン
    • ソフトウエアチにより構成可能
  3. トランシーバ
    • 3245, ハイ・カレント出力
  4. パワーアップ / リセット
    • DIO in input mode
  5. パルス幅モジュレータ
    • 最大 4 24-bit circuits configurable
    • 0 - 100 % デューティーサイクル
    • オン/オフ 制御
    • プログラマブル極性
  6. カウンタ / タイマ
    • 4 32-bit circuits configurable
    • プログラマブル
  7. 電源電圧
    • +3.3VDC +/-5%
  1. 消費電力
    • 100mA @ 3.3V
  2. 動作温度
    • -40℃ 〜 +85℃ (温度拡張)
  3. 動作湿度
    • 5% - 95% 結露無
  4. 形状
    • 50.95 x 30mm
    • PCIe MiniCard full size フォームファクタ
  5. 重量
    • 8.5 g
  6. ソフトウエア・ドライバ
    • Windows
    • Linux
  7. ユニバーサル・ドライバ
    • 全ファンクション サポート
  8. RoHS 規格適合

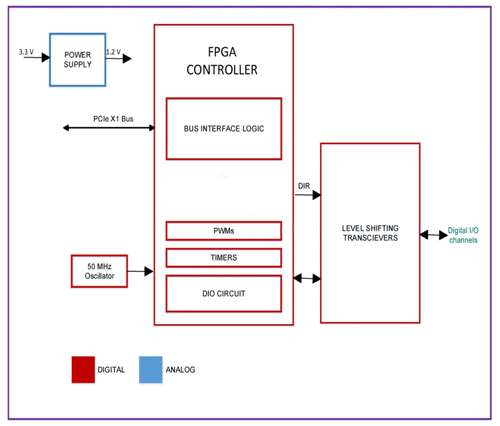

システムブロック図

システムブロック図
