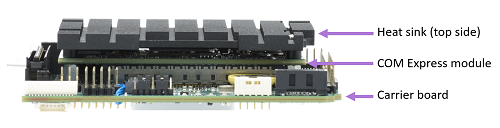

COM がインストールされている ATHENA-IV ベースボード
(ヒートシンクは除いた状態)
 写真をクリックすると拡大写真をご覧になれます。
|

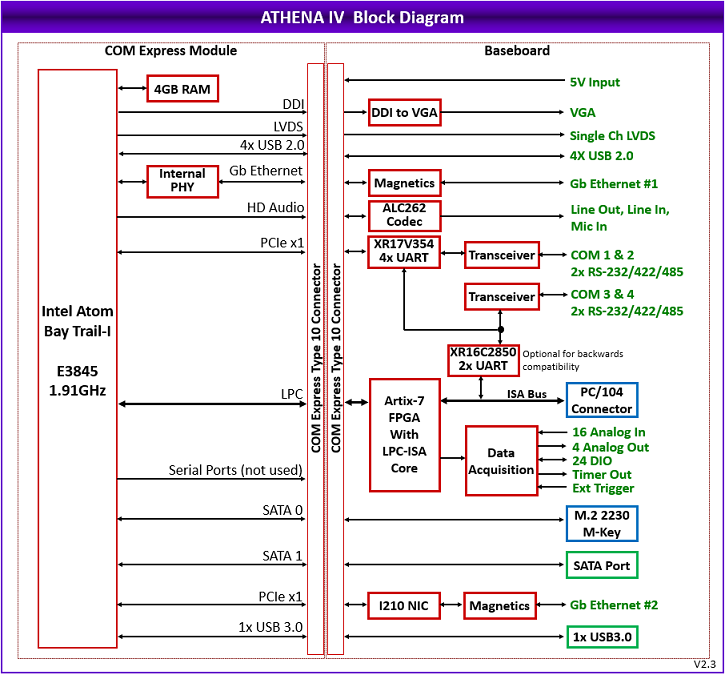

ATHENA-IV は、 Intel Atom E3845 プロセッサ クアッドコア 1.91GHz を搭載した COM ベース PC/104
フォームファクター データ収集機能搭載のシングルボードコンピュータです。
4GB RAM (soldered on COM), 2 gigabit Ethernet, VGA ポート,シングルチャネル 24-bit
LVDS, 1 USB 3.0, 4 USB 2.0, 4 RS-232/422/485 シリアルポート, HDA オーディオ (ALC262),
M.2 2230 SATA ソケット (最大 128GB flashdisk サポート), などを搭載しています。
動作温度範囲は -40 ℃ 〜 +85 ℃ (温度拡張) に対応しています。ヒートシンク,ファンレス動作。
 PDFカタログ（865KB） |
 |
AWATHENAIV-1 210430 |
- プロセッサー
- Intel Atom E3845 プロセッサ クアッドコア 1.91GHz
- メモリ
- 4GB RAM (soldered on COM)
- I/O
- 2 gigabit Ethernet
- VGA ポート
- シングルチャネル 24-bit LVDS
- 1 USB 3.0 ポート
- 4 USB 2.0 ポート
- 4 RS-232/422/485 シリアルポート (ソフトウエア/ジャンパー 選択・制御)
- HDA audio (ALC262)
- 7-pin SATA connector plus M.2 2230 socket

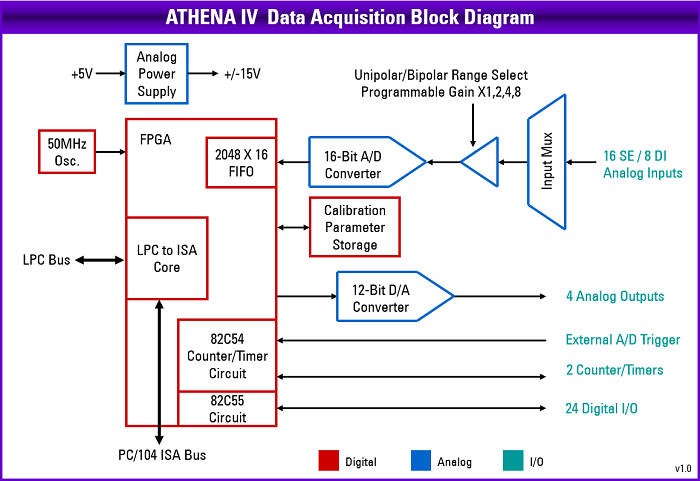

- データ収集
- 16 シングルエンド/ 8 差動アナログ入力
- 16 ビット A/D 解像度
- ユニポーラおよびバイポーラアナログ入力
- シングルエンドおよび差動入力
- プログラマブルゲイン 1/2/4/8
入力範囲 +/-10V / 0-10V から +/- 1.25V / 0-1.25V まで
- 最大 150KHz A/D サンプリングレート、シングルチャンネル、マルチチャンネルモード
- 内部クロック / 外部クロック / ソフトウェア A/D トリガ
- シングルチャンネルおよびマルチチャンネルスキャン A/D 操作
- 割り込み および FIFO
- 4 X 12 ビットシングルエンドアナログ出力
- +/-10V、+/-5V、0-10V および 0-5V 出力範囲
- ユニバーサルドライバソフトウェアによる自動校正 時間と温度に関する精度維持
- 24 デジタル I/O、3.3V ロジック / 5V トレラント入力
- 2 X プログラマブルカウンタ/タイマー, A/D タイミングおよび一般目的用
|
- ISA バスコネクタ
- フラッシュディスク サポート

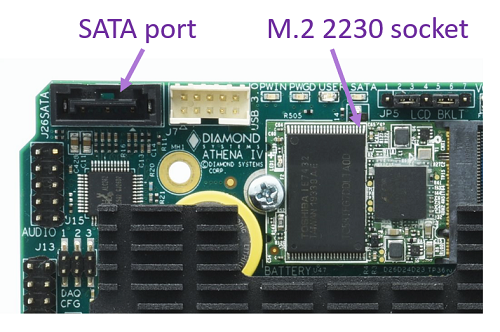

- M.2 2230 SATAソケットは最大128GBのフラッシュディスクをサポート
- その他
- オンボード RTC バックアップバッテリ, 外部バッテリコネクタ付き
- 電源
- 動作温度範囲
- -40 ℃ 〜 +85 ℃ 温度拡張
- ヒートシンク,ファンレス動作
- 形状
- ソフトウエアサポート
- Windows 10
- Ubuntu Linux OS
|
